Montage von Sommerfeldt Stromabnehmern auf Märklin / Trix Re 4/4 I

EnNo English Translation, sorry

Die Märklin / Trix Re 4/4 I sind sehr gelungene Modelle, aber die breiten Pantographen wollen nicht so recht zu der eleganten Lok passen.
Diese Seite erklärt, wie man vorbildgerechte Sommerfeldt 825 Pantographen auf die Märklin / Trix Re 4/4 I montiert. Dazu sind kürzere Kunststoff Distanzstücke nötig. Natürlich könnte man die originalen Distanzstücke kürzen, nur ist ein Rückbau dann nicht mehr möglich. Also habe ich die Distanzstücke gezeichnet und im 3D Druck bestellt. Diese sind nach erfolreichem Test auf Shapeways bestellbar.
Die roten Modelle der Re 4/4 I haben standardmässig dunkle Pantographen montiert. Hier ist es eine Option, die Roco Pantographen der roten Re 4/4 II zu verwenden, Ersatzteilnummer 85404 (2 Stück nötig). Diese sind baugleich mit den Sommerfeldt 825, nur die Farbe ist anders.

Material
- Neue Kunstoff Distanzstücke in 3D Druck. 2 Stück bestellen: Link zu Shapeways
- Sommerfeld 825 Pantographen (Paar, silbern).

Kompatible Modelle:
Grundsätzlich alle Märklin / Trix Re 4/4 I, egal ob 1. oder 2. Bauserie. Insbesondere:
Artikelnummer Märklin
Artikelnummer Trix
Beschreibung
26557 21238 TEE Bavaria (Set)
39420 22330 1. Serie grün
39421 22353 1. Serie rot
37044 22244 2. Serie grün
37045 22245 2. Serie rot


Bilder

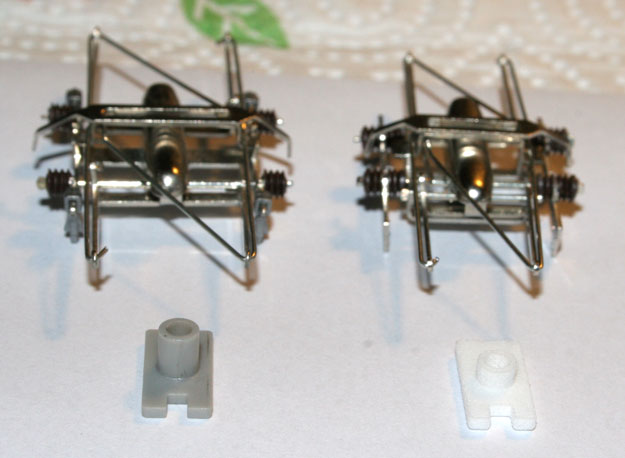

Original Pantograph und Distanzstück links, Sommerfeldt 825 mit kurzem Distanzstück aus 3D Drucker rechts.
Trix Panto links, Sommerfeldt rechts

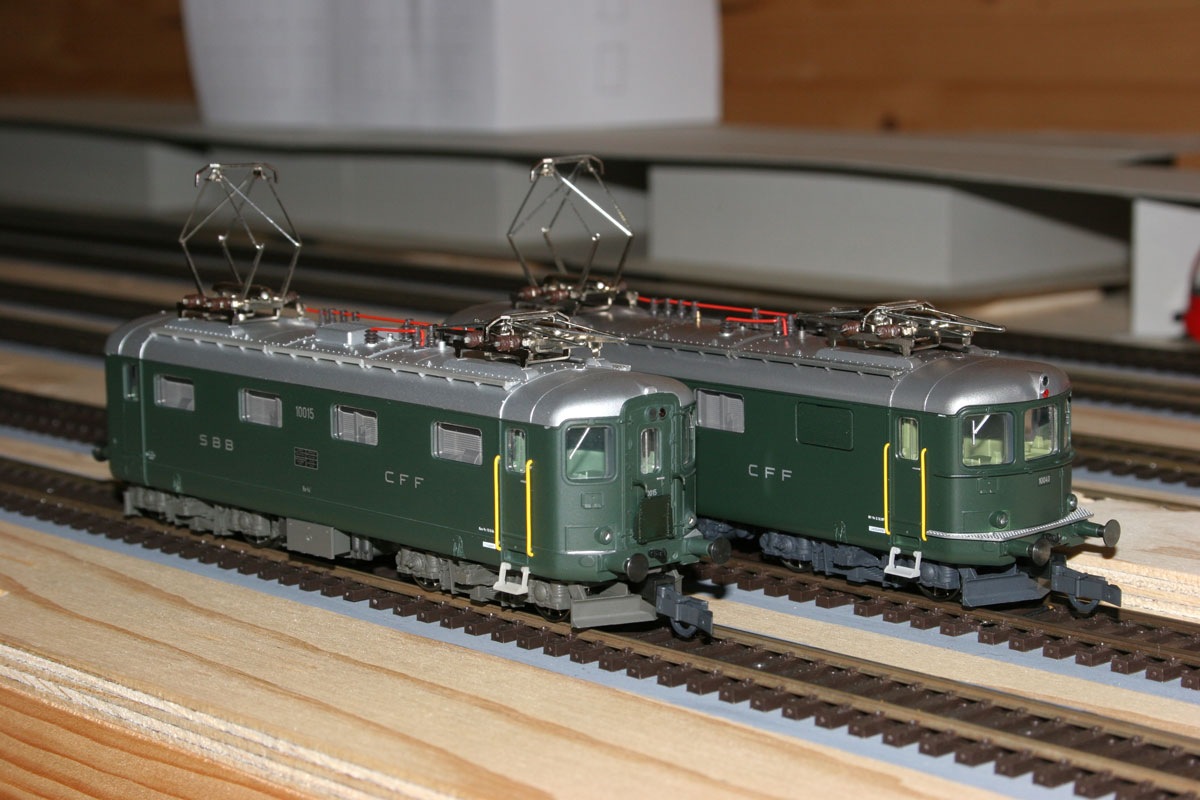

Fertig montiert:
Trix Re 4/4 I
