Lima TGV orange

EnNo English Translation, sorry

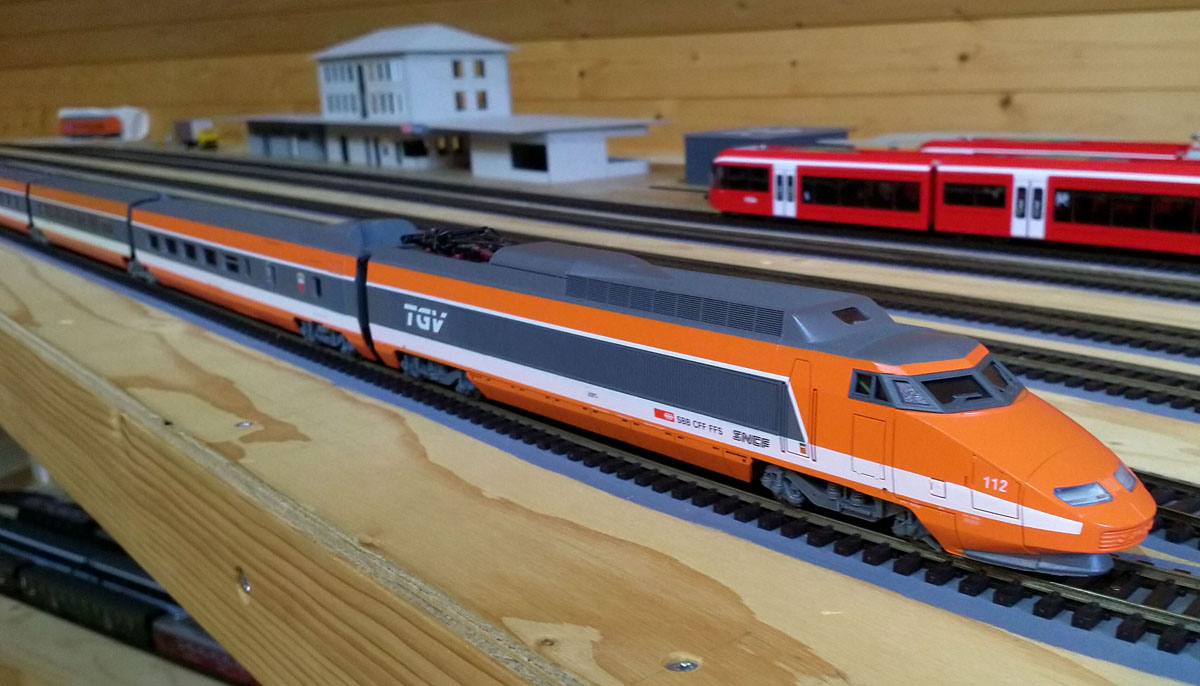

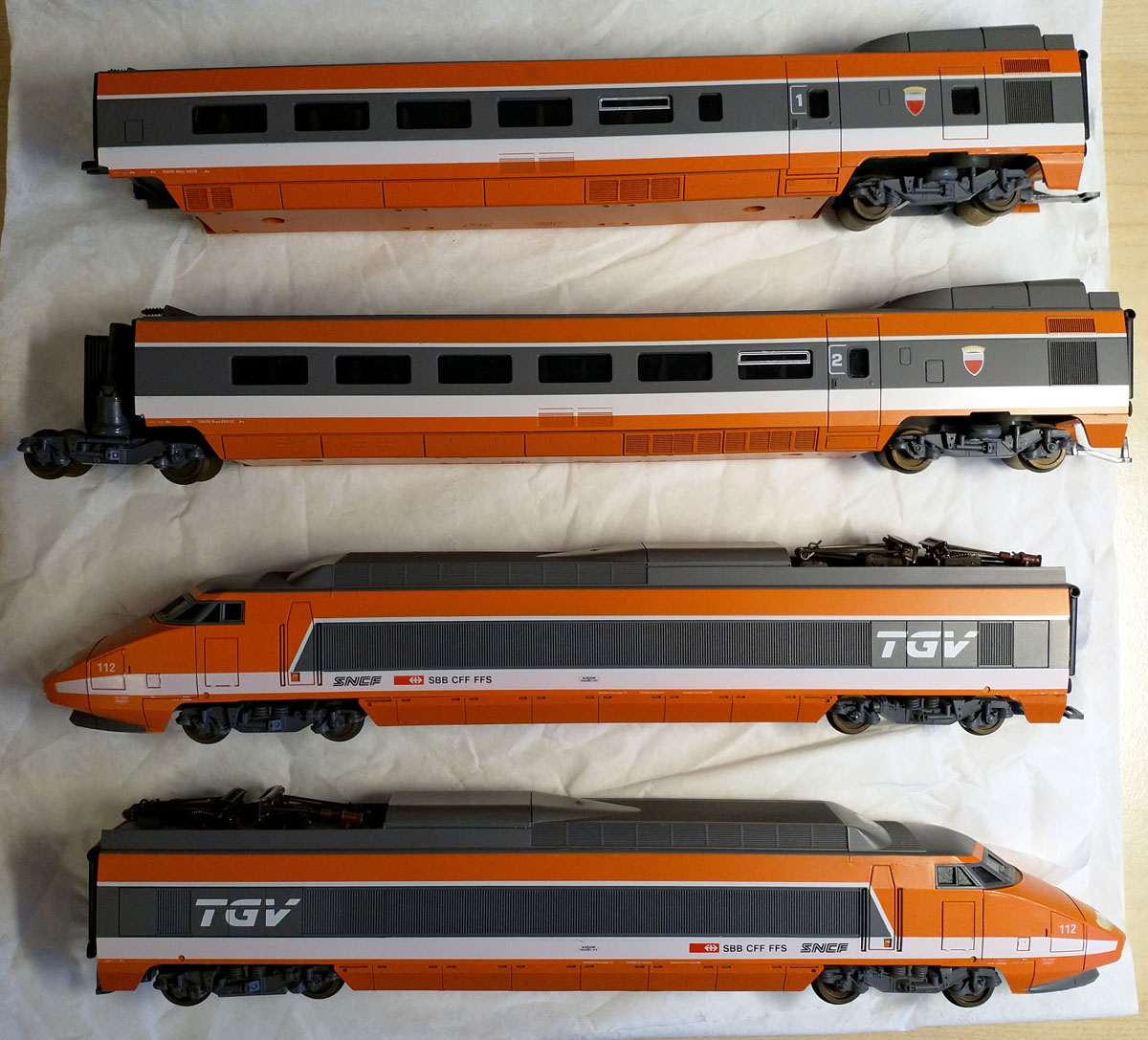

Angefangen hat alles mit einem Fehlkauf auf Ricardo.ch: Eigentlich dachte ich, ich hätte auf einen Lima TGV der neuen Generation geboten. Blöderweise war es aber ein Lima TGV der alten Generation, mit den bekannten katastrophalen Fahreigentschaften: Der Rundmotor ist viel zu schwach und die Fahrzeuge viel zu leicht. Also gleich wieder verkaufen?? Nun, es war scheinbar einer der letzten "alten" TGV von Lima. Das Modell war schön lackiert, schön bedruckt, mit zwei unterschiedlichen Stromabnehmern und mit Luftfederung. Und es ist eine durchaus interessante Version: Die Nummer 112, aber mit der "alten" Nase ganz in orange und dem SBB Logo seitlich auf den Triebköpfen. Genau so war der Zug bei den 150 Jahre SBB Feiern zu sehen gewesen. Und genau so gab es ihn nie mehr von Lima/Horny Jouef.
Nach Vergleich der Bilder zu den Lima Modellen mit Kardanantrieb und den neuen Hornby Jouef Modellen war ich guten Mutes, dass der Unterschied nicht riesig sein konnte und dass man einen Umbau auf den neuen Antrieb wagen könnte.
Zuerst wurde von einem Lima Modell mit Kardanantrieb das Chassis der Lok, von einem HJ TGV La Poste das Chassis des nicht motorisierten Triebkopfs und die Chassis und Drehgestelle der Endwagen besorgt (die Drehgestelle sind "zum glück" falsch für den La Poste und passen zum normalen TGV). Dann gings ans umbauen:
Bei der Lok mussten die beiden Befestigungen, wo früher das Gehäuse auf das Chassis geschraubt wurde, entfernt werden. Beim Triebkopf ohne Motor können diese drin bleiben, wenn eine kurze Platine verwendet wird. Deshalb Verwendung der HJ2064/06, welche deutlich kürzer ist als die eigentlich richtige Platine HJ2064/13. Die Drehgestelle stehen an der orangen Abdeckung zwischen den Drehgestellen an. Entweder orange Abdeckung analog den neuen Teilen bearbeiten oder Drehgestelle ganz leicht rund feilen. Beim Triebkopf ohne Motor musste zudem ungefähr 100g Gewicht nachgerüstet werden. Ich habe das Gewicht aus dem alten Lima TGV verwendet, mit 90g ist es nicht weit daneben. Auf beiden Triebköpfen wurden 2 Löcher für Isolatoren des hinteren Pantographs neu gebohrt und das Loch für die Montage des Pantographs etwas ausgefeilt. Ansonsten wurden die bestehenden Löcher verwendet und mit Adaptern im 3D Druck die neuen Pantographen aufs alte Dach angepasst. Auf eine vollständige Nachrüstung der Dachpartie wurde verzichtet. Die alte Beleuchtung wurde vorsichtig entfernt und die neuen Beleuchtungseinheiten HJ2357/07 vorsichtig einclipst/eingeklebt. Sie passen haargenau!
Die Endwagen waren relativ einfach umzubauen: Das Chassis muss im Bereich des Gewichts etwas bearbeitet werden, damit es passt. Weiter müssen über dem Drehgestell seite Lok ca 50g Gewicht hinzugefügt werden, ich konnte dieses vom TGV La Poste Endwagen übernehmen. Fürs Kuppeln mit den neuen HJ Zwischenwagen können entweder die alten Clips (ohne Kinematik) verwendet werden. In diesem Fall muss am Drehgestell seite Endwagen der Part mit dem Zapfen für die Kinematik entfernt werden. Der Wagenabstand stimmt so nicht ganz, denn die neuen Endwagen sind ca 2mm länger. Oder man verwendet die neuen Clips mit Kinematik, wobei auch die Inneneinrichtung am Ende bearbeitet werden muss, damit die Kinematik platz findet. Ich habe schlussendlich diesen Weg gewählt. Um den unterschiedlichen Wagenabstand zu kompensieren, habe ich das neue Drehgestell modifiziert. Der Zapfen für die Kinematik wurde ca 1.5mm näher an die Drehgestellmitte versetzt und die Clips so modifiziert, dass sie 1mm weiter in den Wagenkasten rein gehen. So fällt der Wagenabstand deutlich weniger auf und alle Wagen haben Kinematik.
Die aktuellen Hornby-Jouef Zwischenwagen passen farblich tiptop zum Lima Modell.
Erst später wurden an der Lok ein neuer Motor HJ2064/09 ersetzt. Dieser passt eigentlich plug&play. Aber der Zug war viel zu schnell. Deshalb wurden die Schnecken gegen die "langsame" Version, z.B. HJ2112/08 oder aus Lima Re 4/4 I oder Re 6/6 ersetzt. Das Getriebe wurde bei der Gelegenheit zerlegt und in Reinbenzin vom alten, klebrigen Fett befreit und dann neu gefettet. Beim zerlegen ging leider ein Getriebeturm kaputt. Dabei stellte sich heraus dass der Getriebeturm fast identisch mit denen der Lima Re 6/6 ist. Für das vordere Drehgestell passt es ohne Änderungen. Beim hinteren geht dies nicht, weil seite Kupplung das Dregehstell etwas anders ist. So zieht ein Triebkopf den ganzen Zug fast problemlos über unsere 26% Wendel. Mit zwei Triebköpfen geht es auch ohne schleudern.
Der zwischenzeitlich verbaute Maxon Motor (Maxon 249996, A-Max, 19mm, 2.5w) lief zwar sehr ruhig, hat sich aber von der Zugkraft und Drehzahl her nicht bewährt. Weiter unten ist die Motorhalterung für 3D-Druck verlinkt, die für viele Lima Modelle mit Kardanantrieb passt.

Basismodell
- Lima 149720

Arbeiten Lok

- Tausch Chassis und neuer Motor HJ2064/09
- Reinigung Getriebe, 1x Ersatzgetriebe von Re 6/6, Schnecken HJ2112/08
- Tausch Beleuchtung HJ2357/07 inklusive Platine HJ2064/06 (21MTC Schnittstelle)
- Tausch Stromabnehmer HJ2326/01. Halterung im 3D Druck
- Anpassung Gehäuse (entfernen Befestigung)

Arbeiten Triebkopf ohne Motor
- Tausch Chassis HJ
- Tausch Beleuchtung HJ2357/07 inklusive Platine HJ2064/06 (21MTC Schnittstelle)
- Tausch Stromabnehmer HJ2326/01. Halterung im 3D Druck

Arbeiten Endwagen
- Anpassung Chassis
- Gewicht 50g über Drehgestell seite Lok hinzufügen.
- Kürzung / Anpassung Inneneinrichtung
- Anpassung Kinematik an Drehgstell, um den Wagenabstand zu kompensieren

Zwischenwagen
- Set HJ4015: 1. Klasse / Bar / 2. Klasse
- Set HJ4016: 1. Klasse / 2x 2. Klasse

Downloads
Motorhalterung Maxon 3D Druck (Shapeways)
Halterung Stromabnehmer vorne 3D Druck (Shapeways)
Halterung Stromabnehmer hinten 3D Druck (Shapeways)
Vergleich Dach TGV Lima alt/neu
Varianten des Lima TGV

Fotos

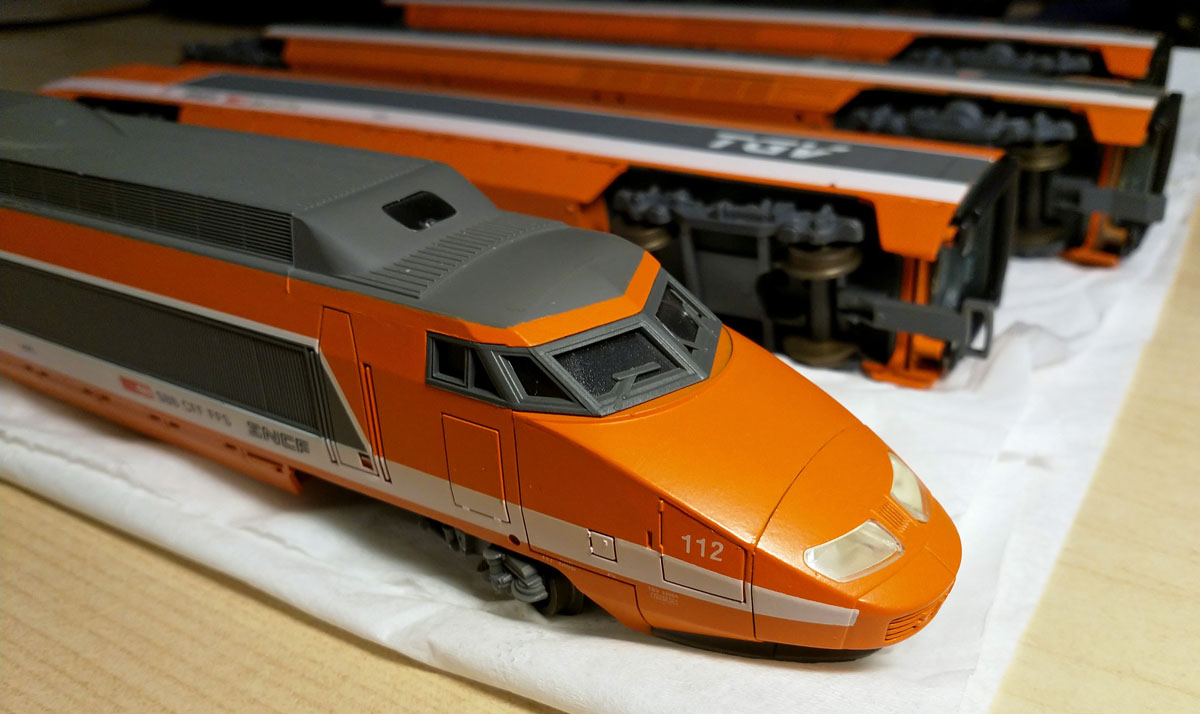

TGV orange
TGV orange TGV orange TGV orange TGV orange TGV orange

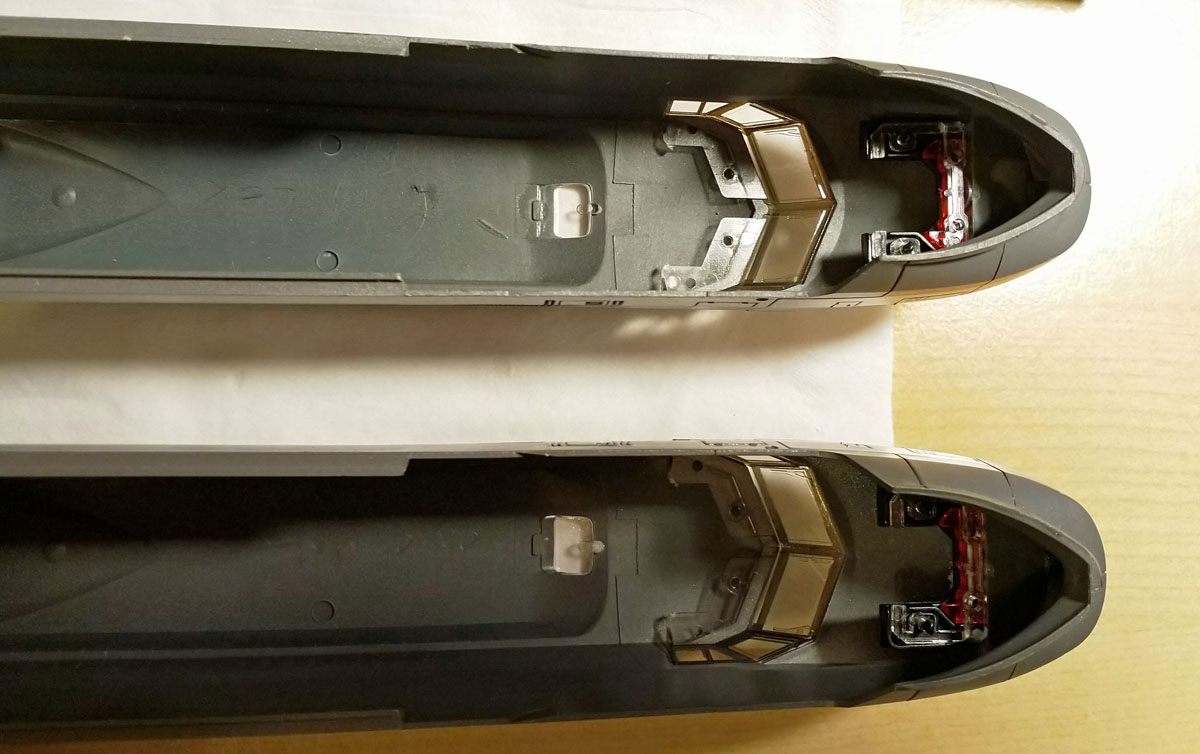

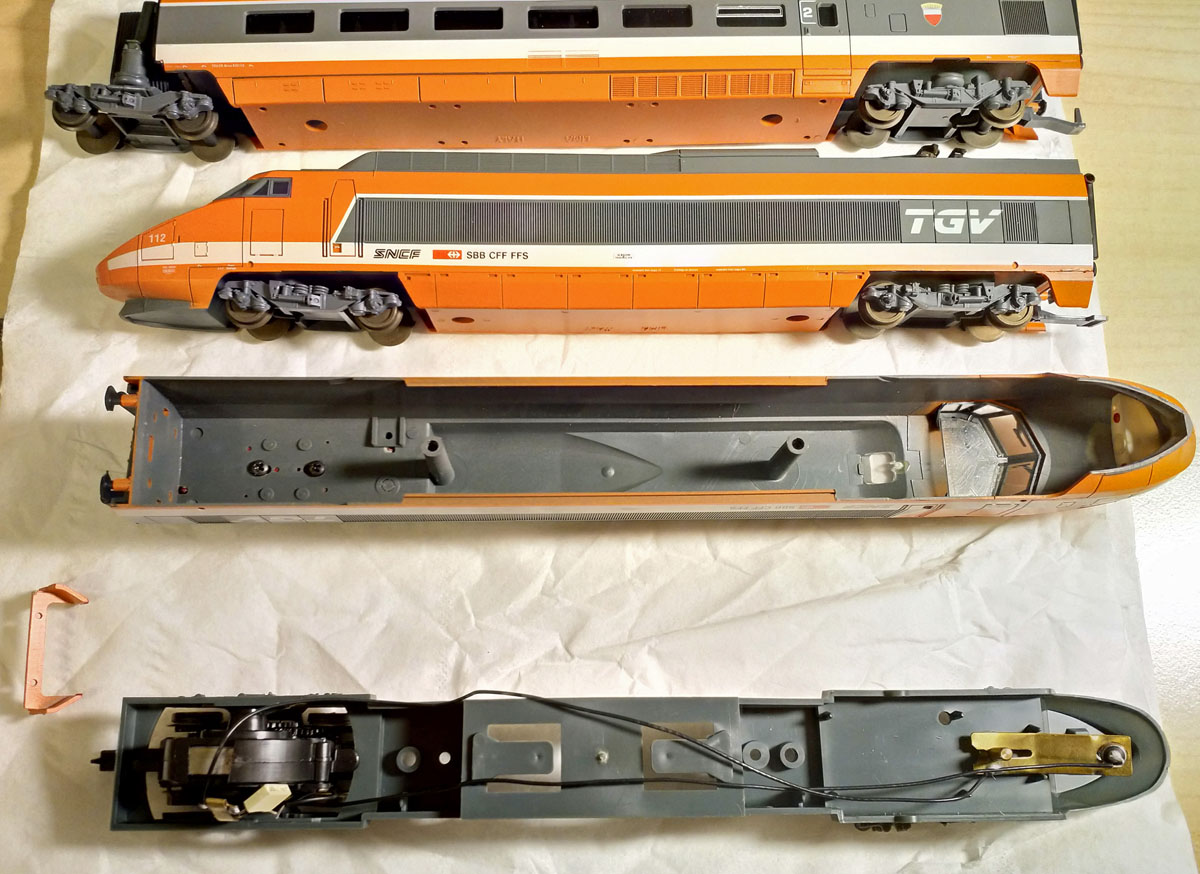

Lima 149720 Original Lima 149720 Beleuchtung Originaler Motorwagen geöffnet

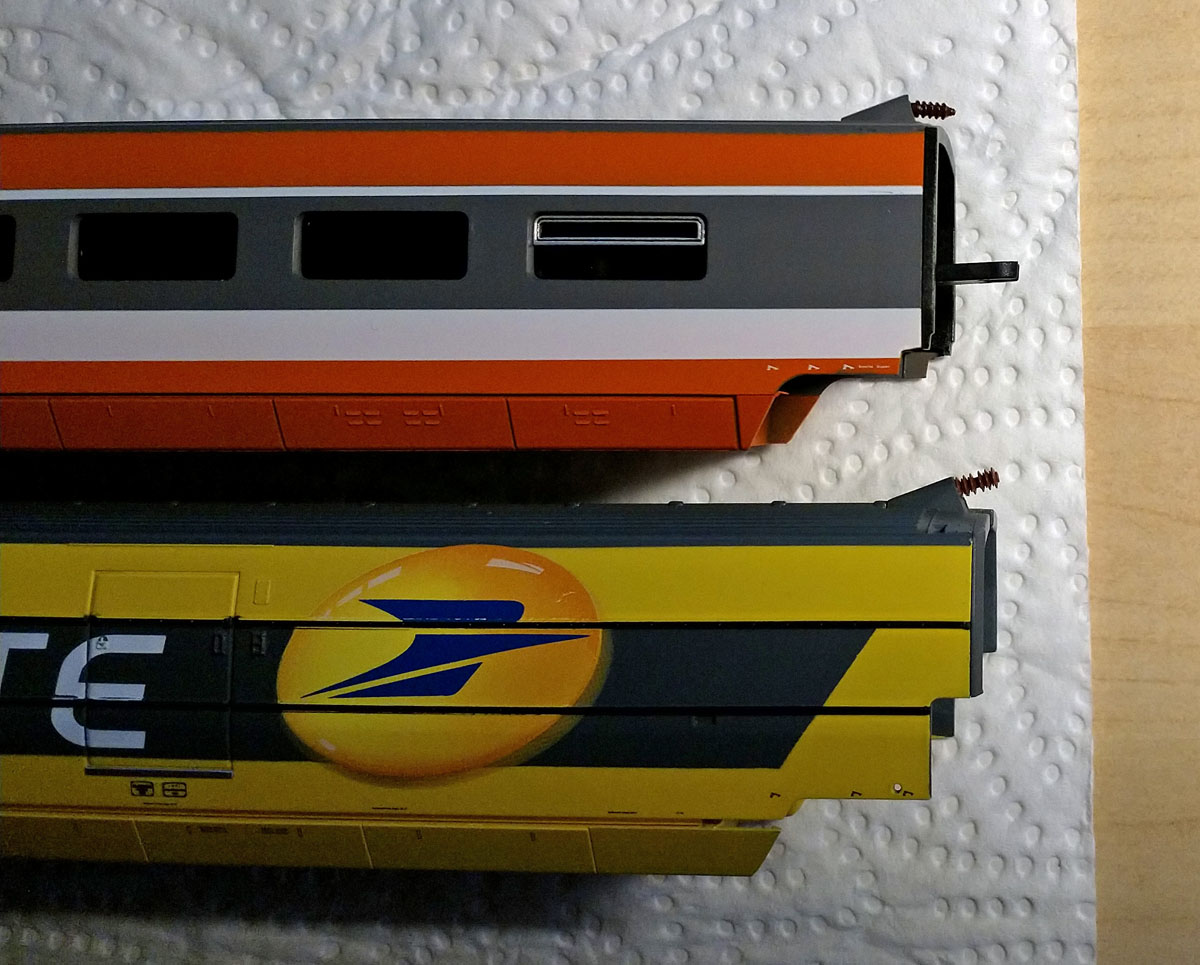

HJ TGV La Poste Endwagen (oben)
Lima TGV Endwagen (unten)

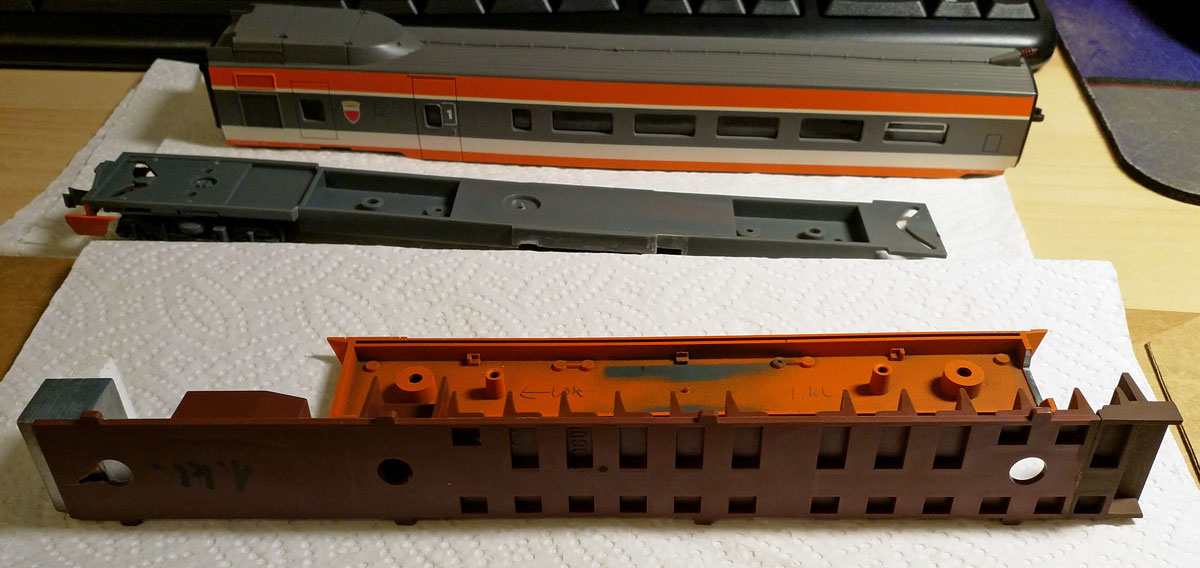

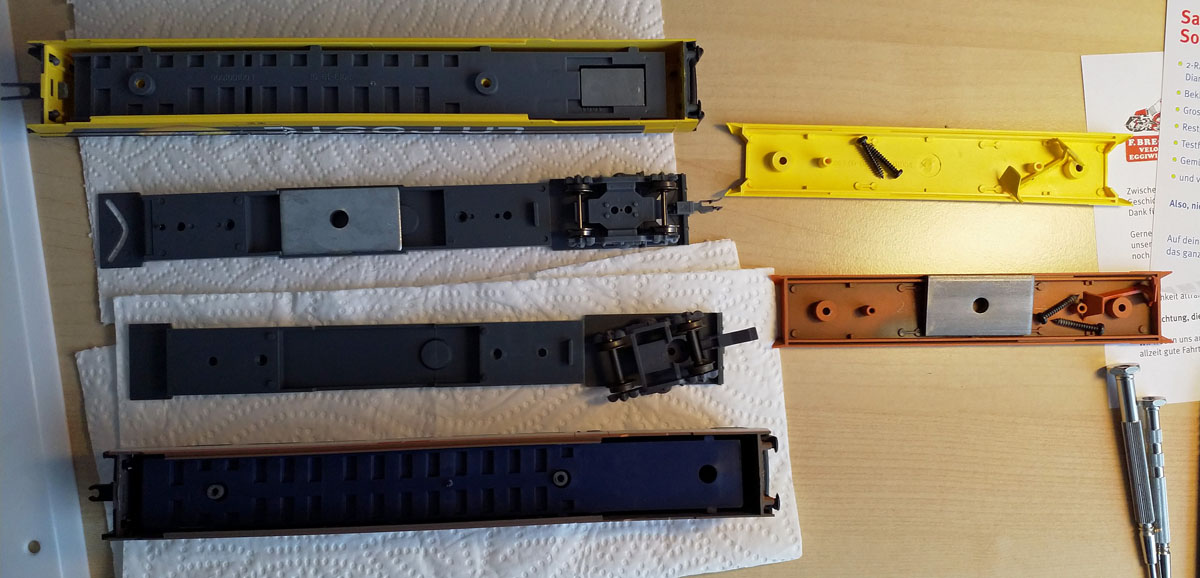

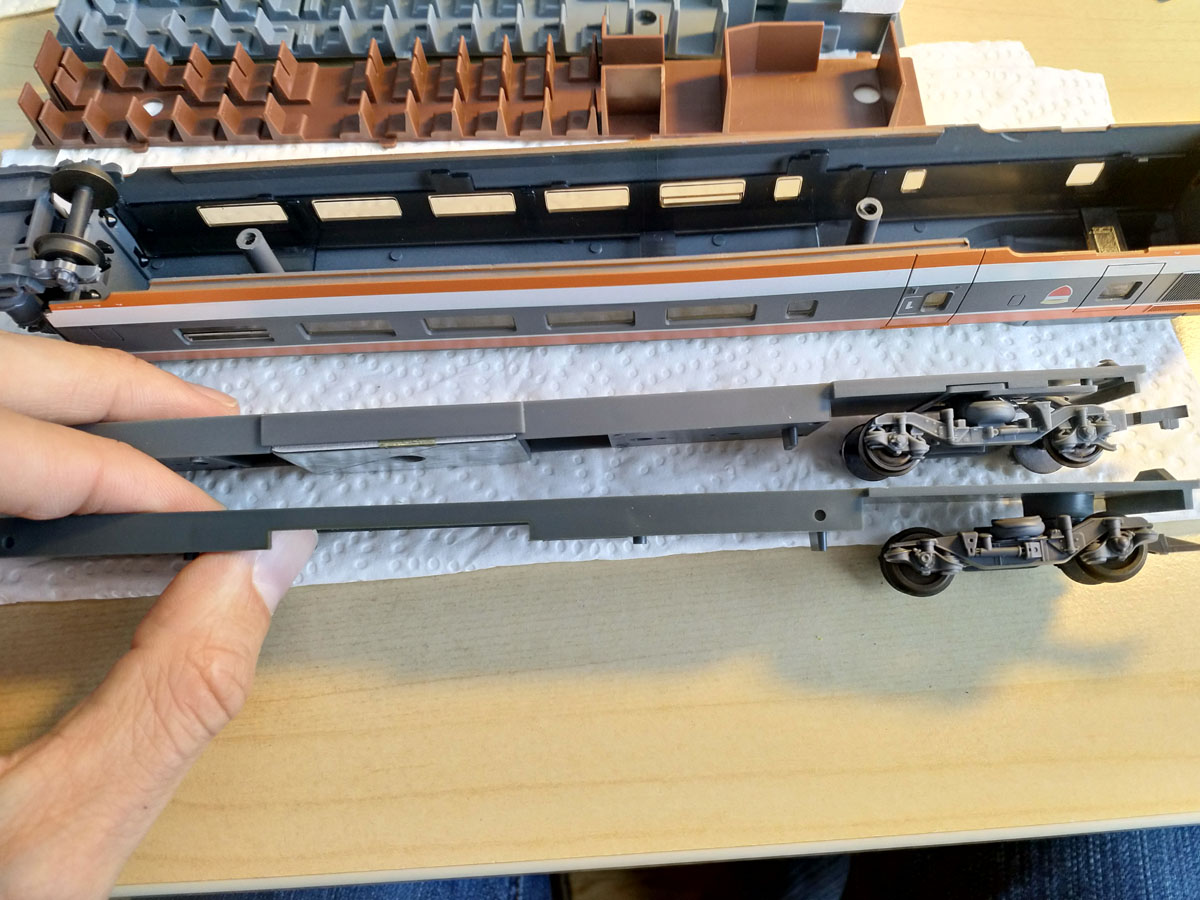

Vergleich Chassis Endwagen HJ vs Lima

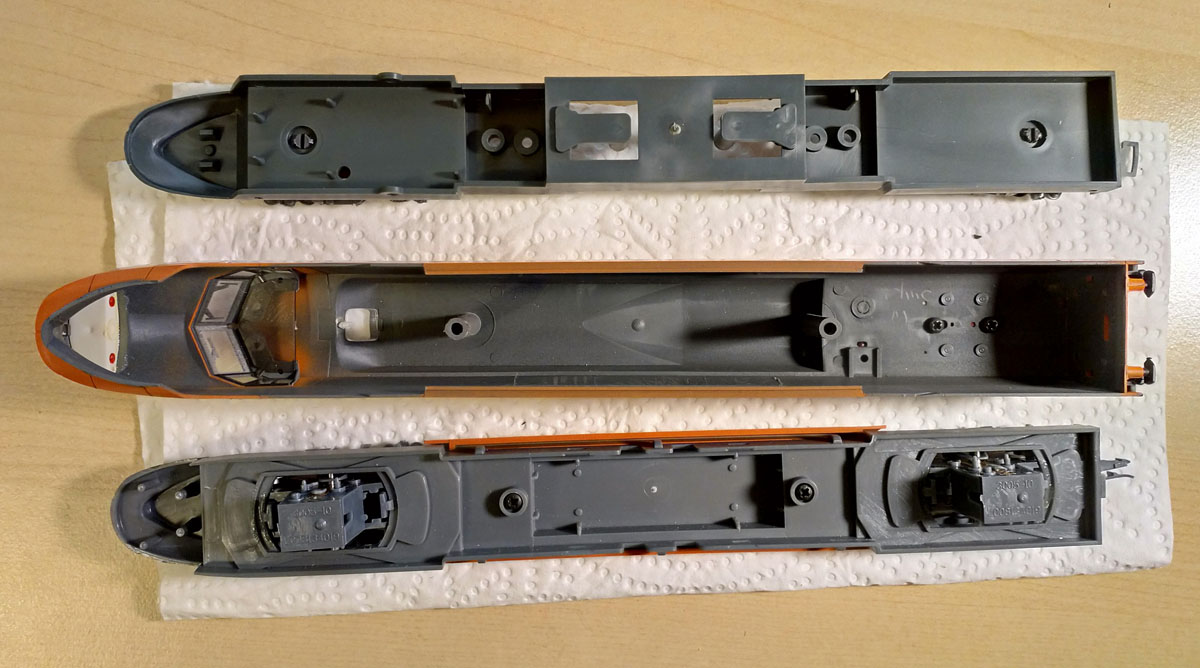

Vergleich Chassis Lok ohne Motor:
Lima oben, HJ unten
TGV orange TGV orange TGV orange TGV orange TGV orange TGV orange

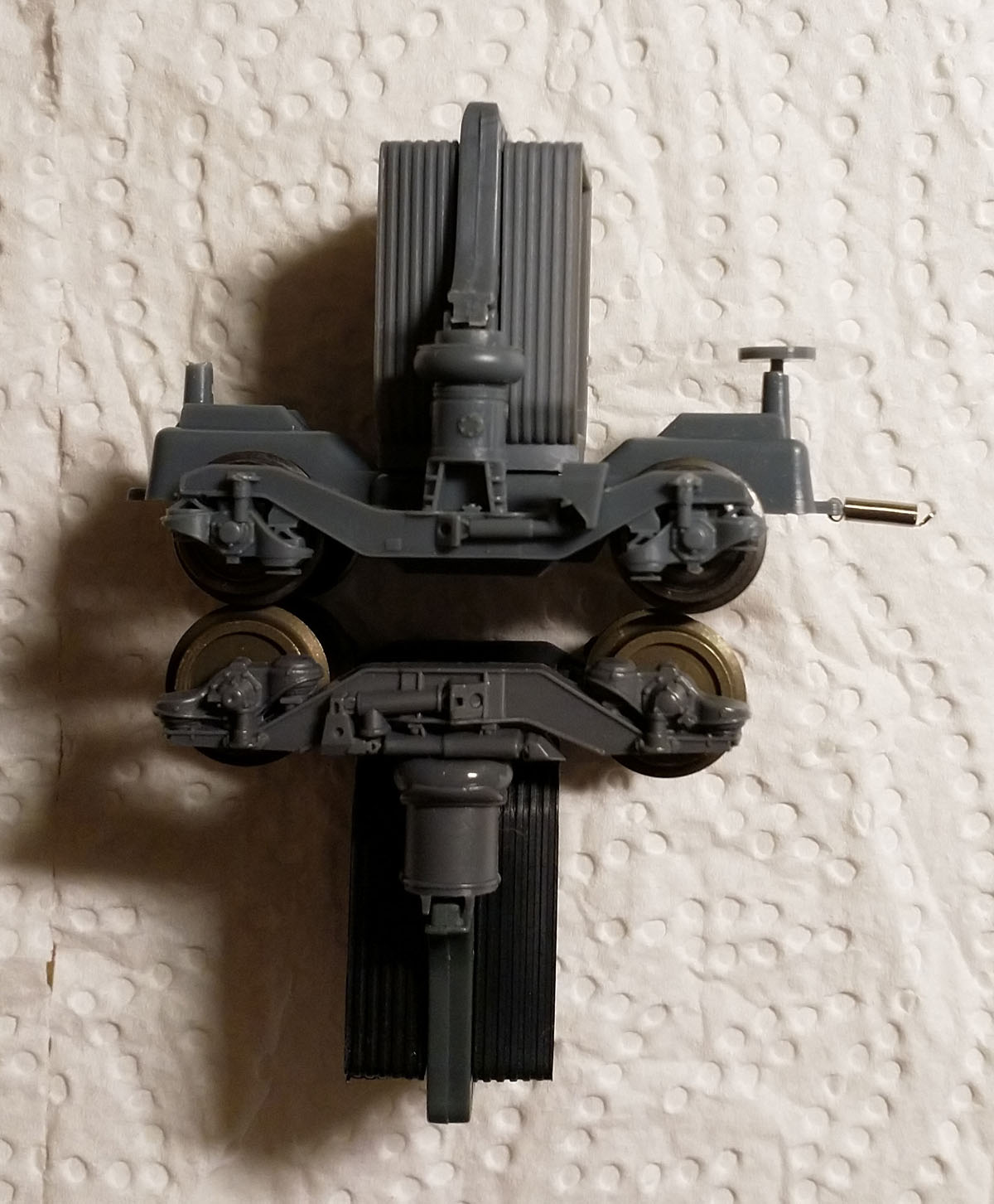

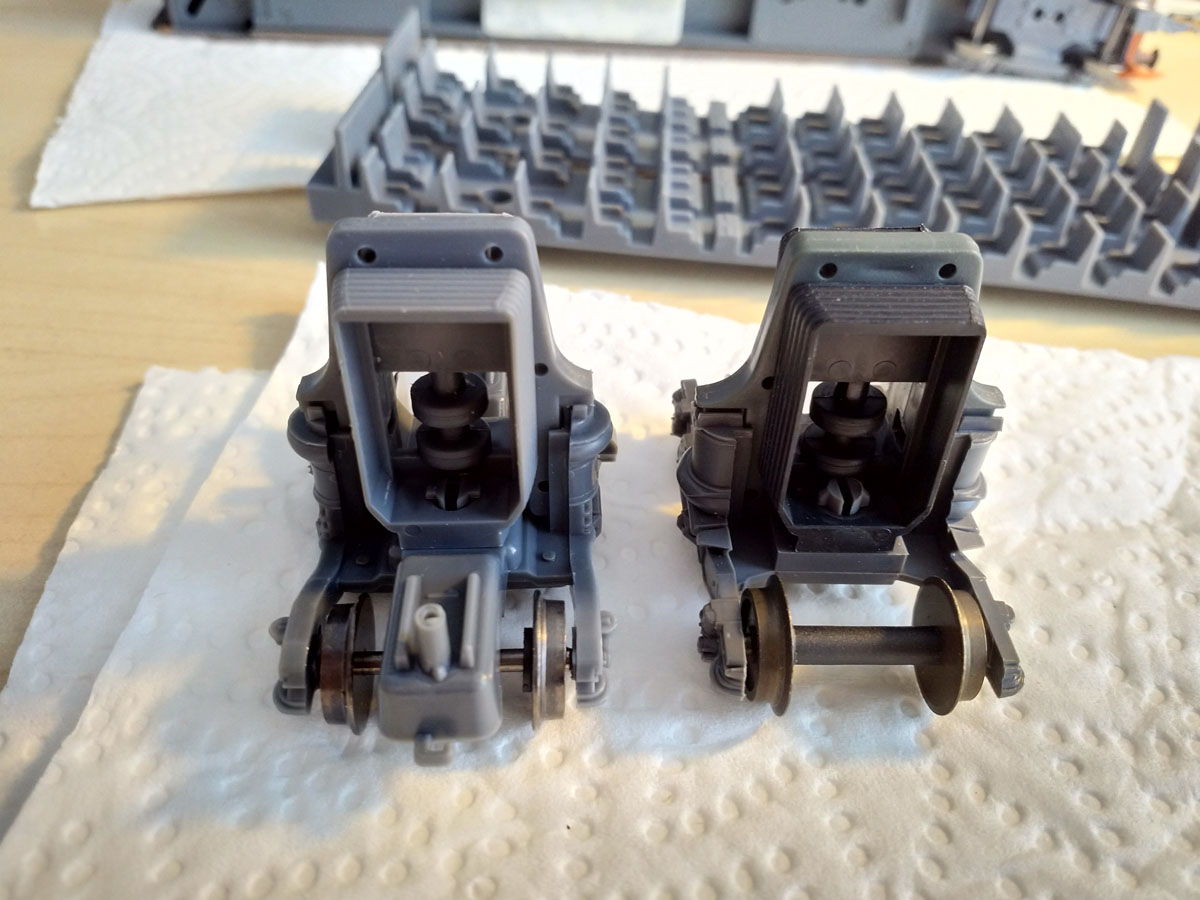

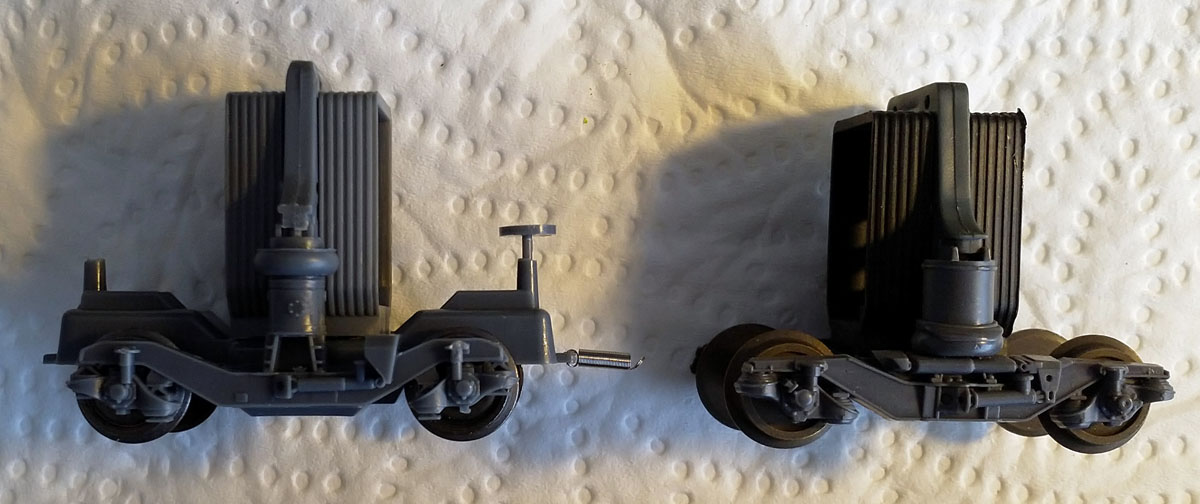

Vergleich Drehgestell HJ La Poste (links) und Lima (rechts) Drehgestell HJ (links), Lima (rechts)
Der Radstand der HJ Dregestelle ist grösser!
Die Kasten der Lima Endwagen sind ca 2mm kürzer als die der HJ Endwagen.
Mit den HJ Zwischenwagen ist deshalb der Abstand nicht schön gleich.
Silberne Endwagen: Lima neu. Oranger Endwagen: Lima alt.
TGV orange TGV orange TGV orange TGV orange TGV orange TGV orange

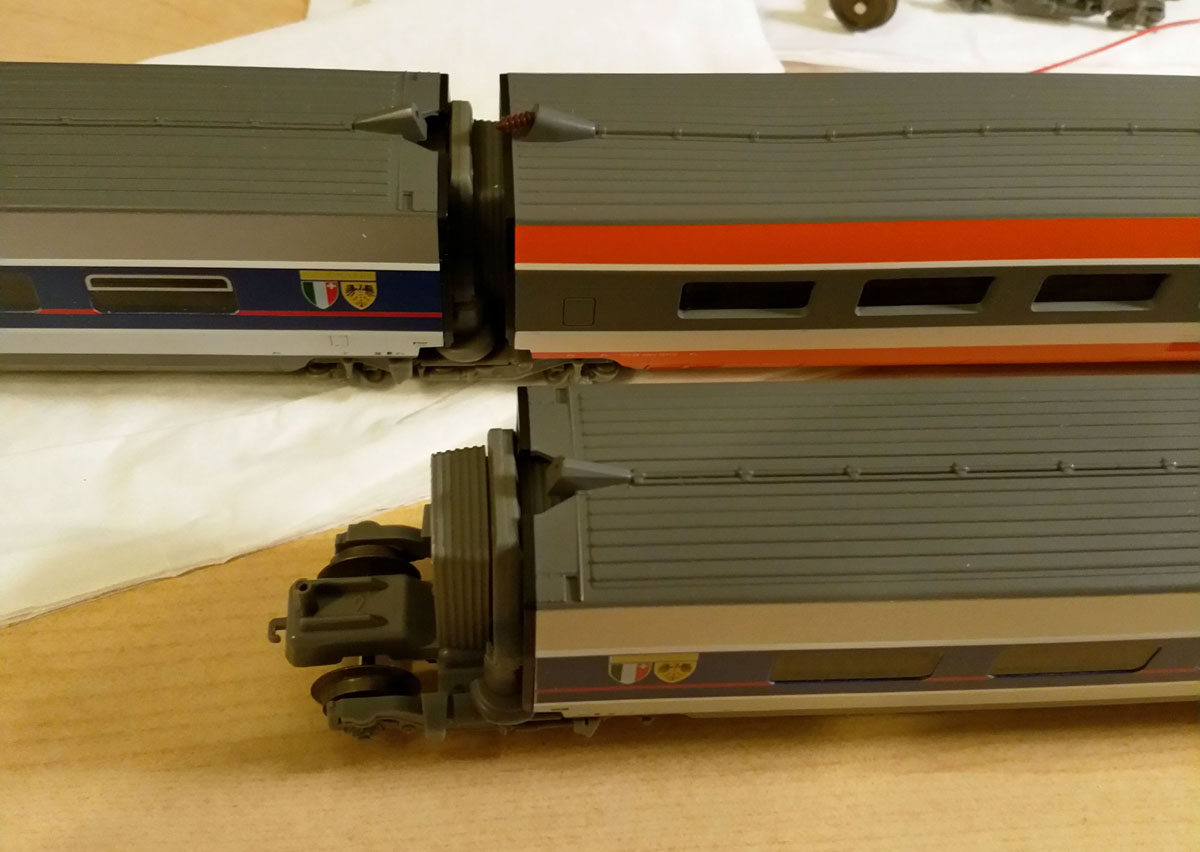

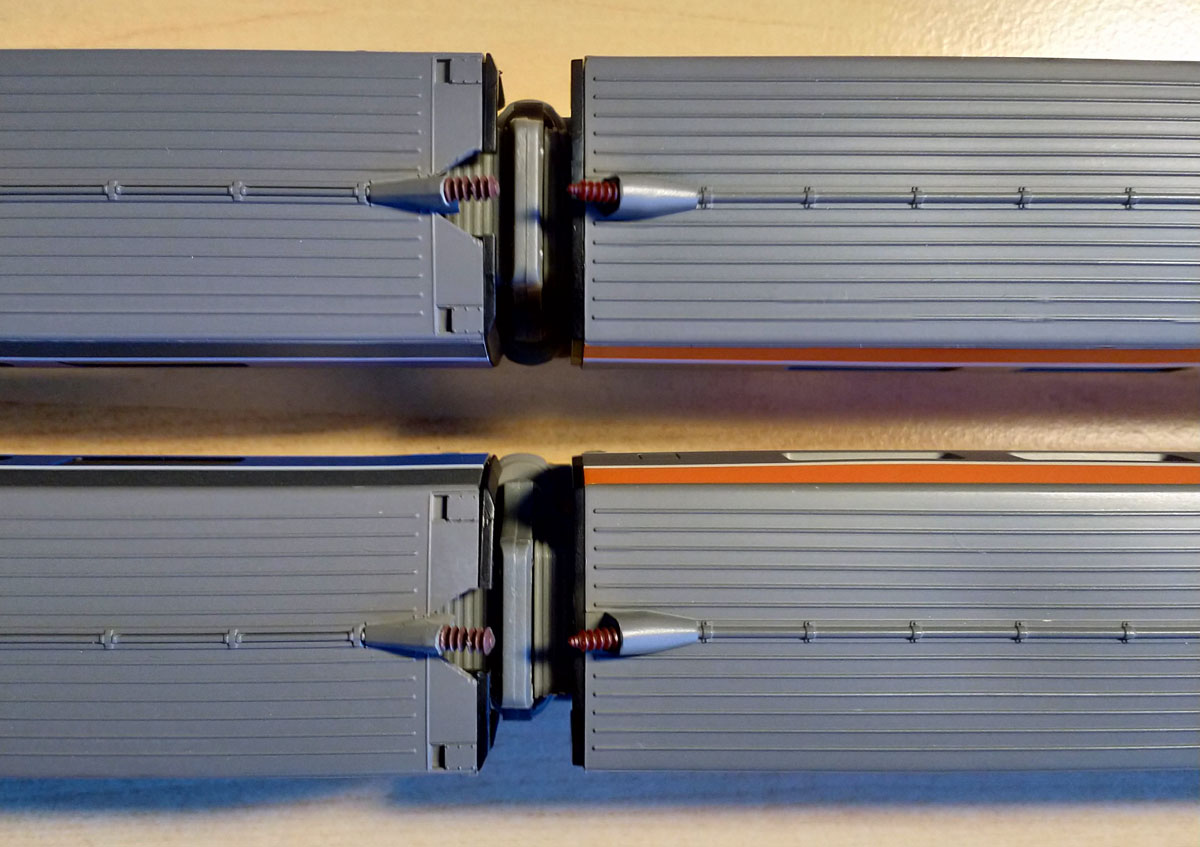

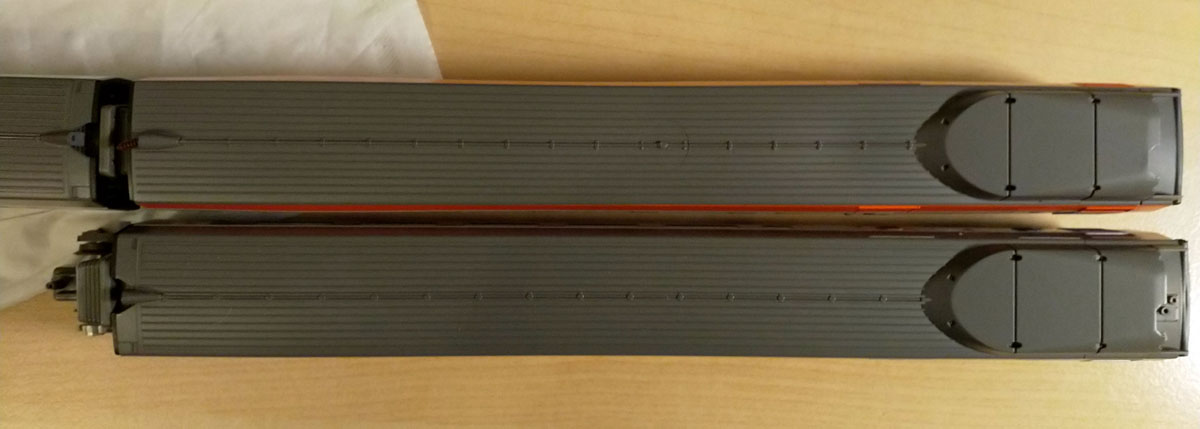

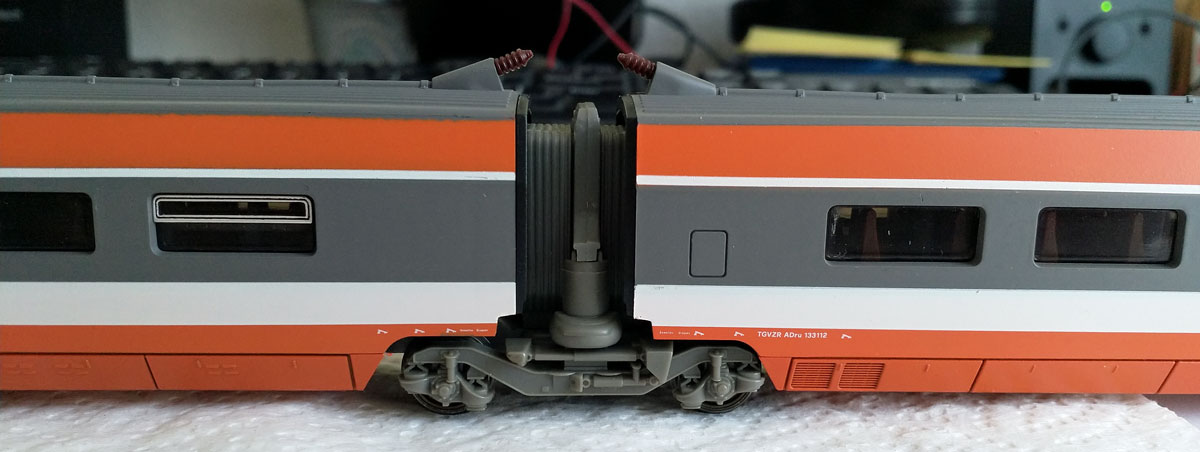

Vergleich Dachpartie der Endwagen

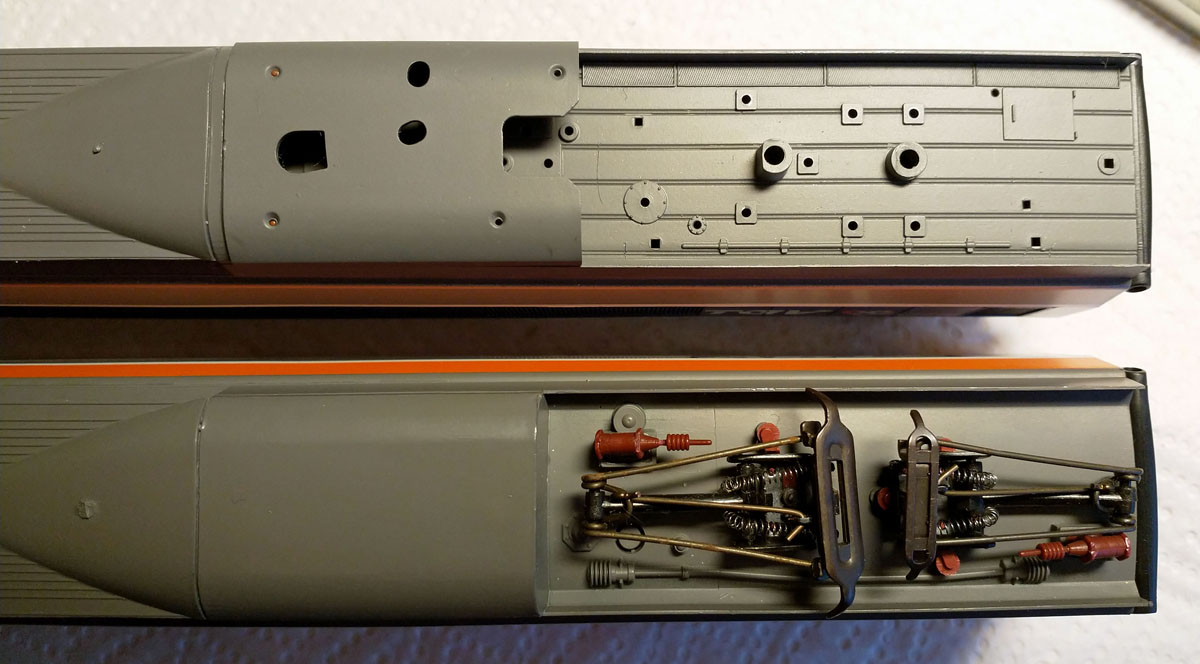

Dachpartie Triebköpfe Lima Original
Dachpartie modifiziert, Vergleich gegen Lima neu.
Dachpartie modifiziert, Vergleich gegen Lima neu. Dachpartie modifiziert, Vergleich gegen Lima neu. Dachpartie Lima neu (leer) gegen Dachpartie Lima alt.
TGV orange TGV orange TGV orange TGV orange TGV orange TGV orange

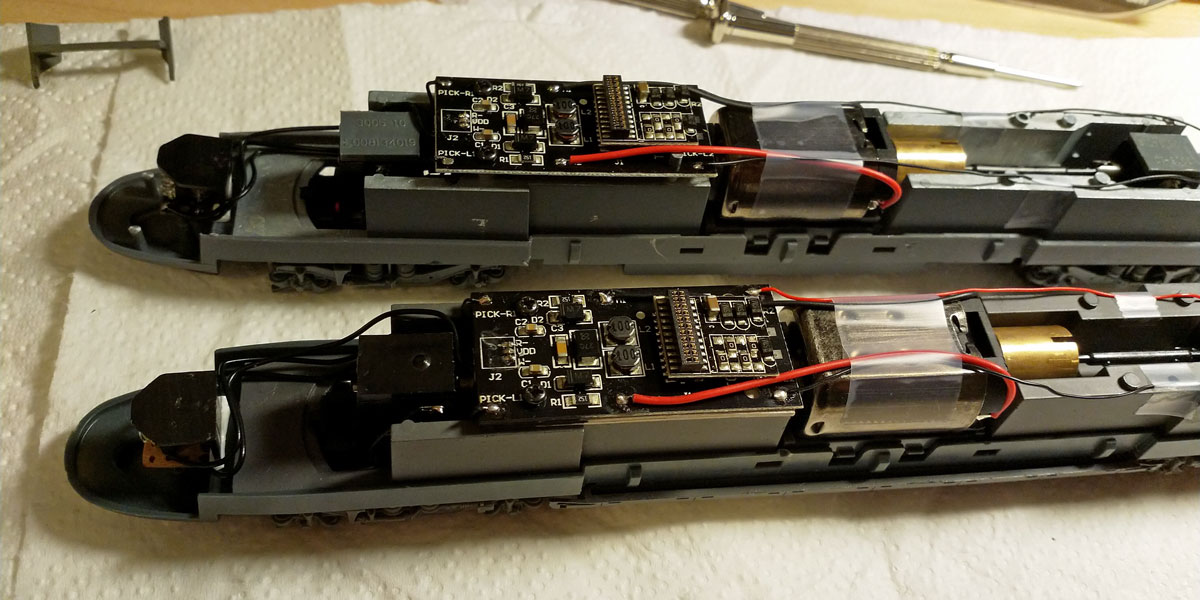

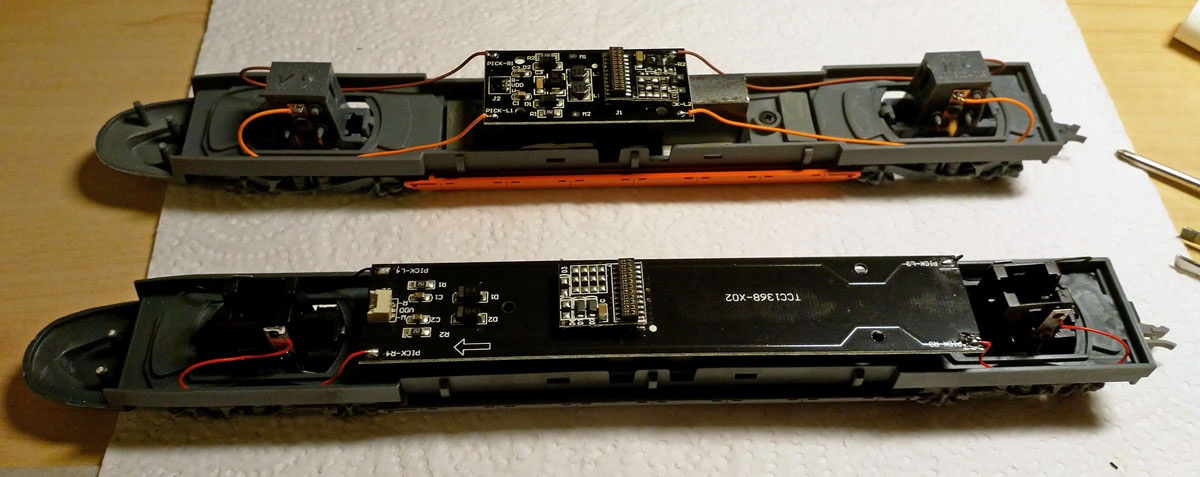

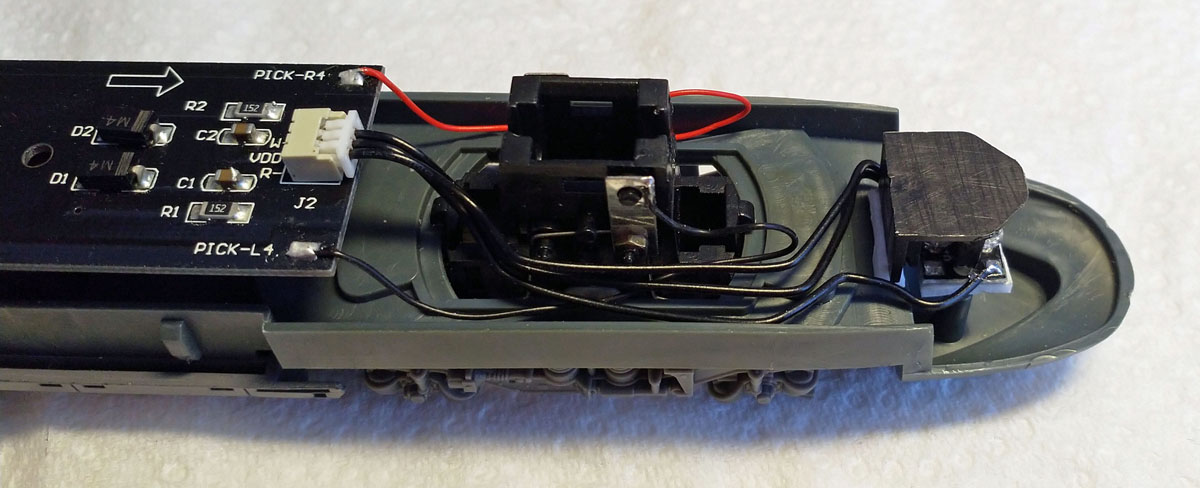

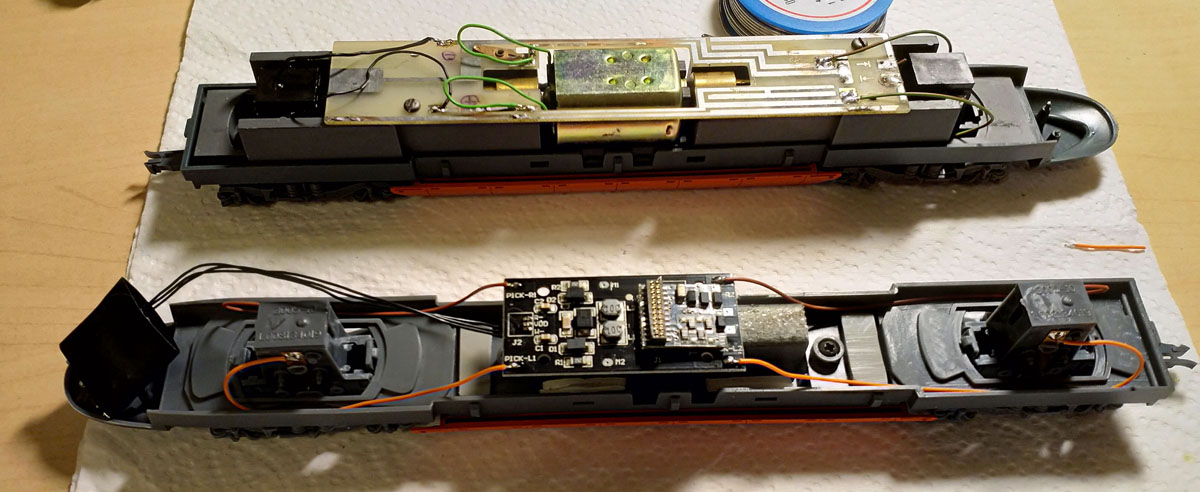

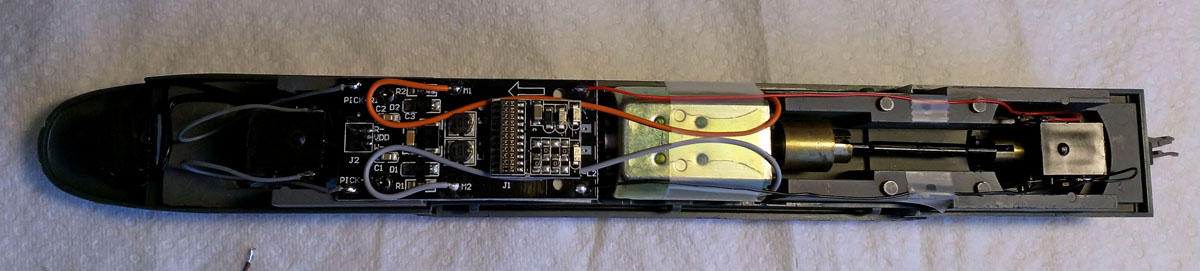

Platine Motorwagen, hier noch temporär mit der Lima Platine.

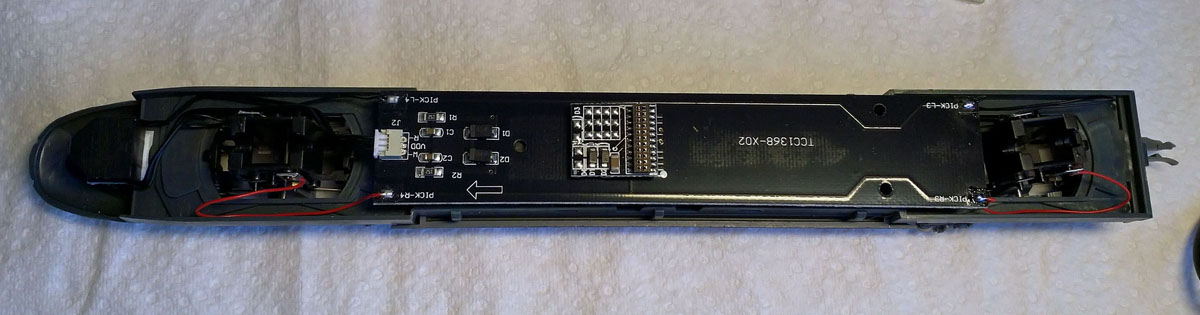

Platine Lok ohne Motor fertig verkabelt mit LED Beleuchtung.

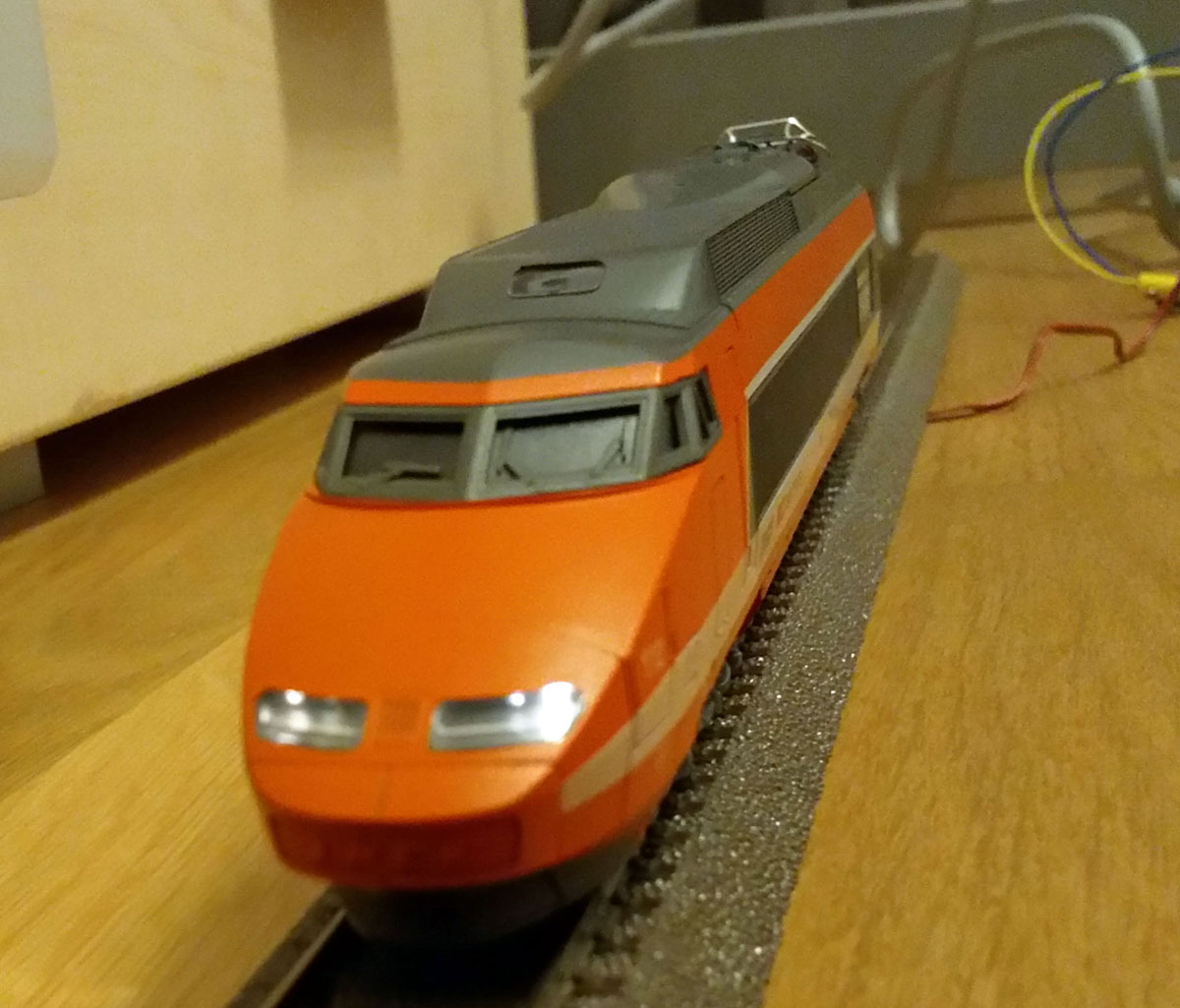

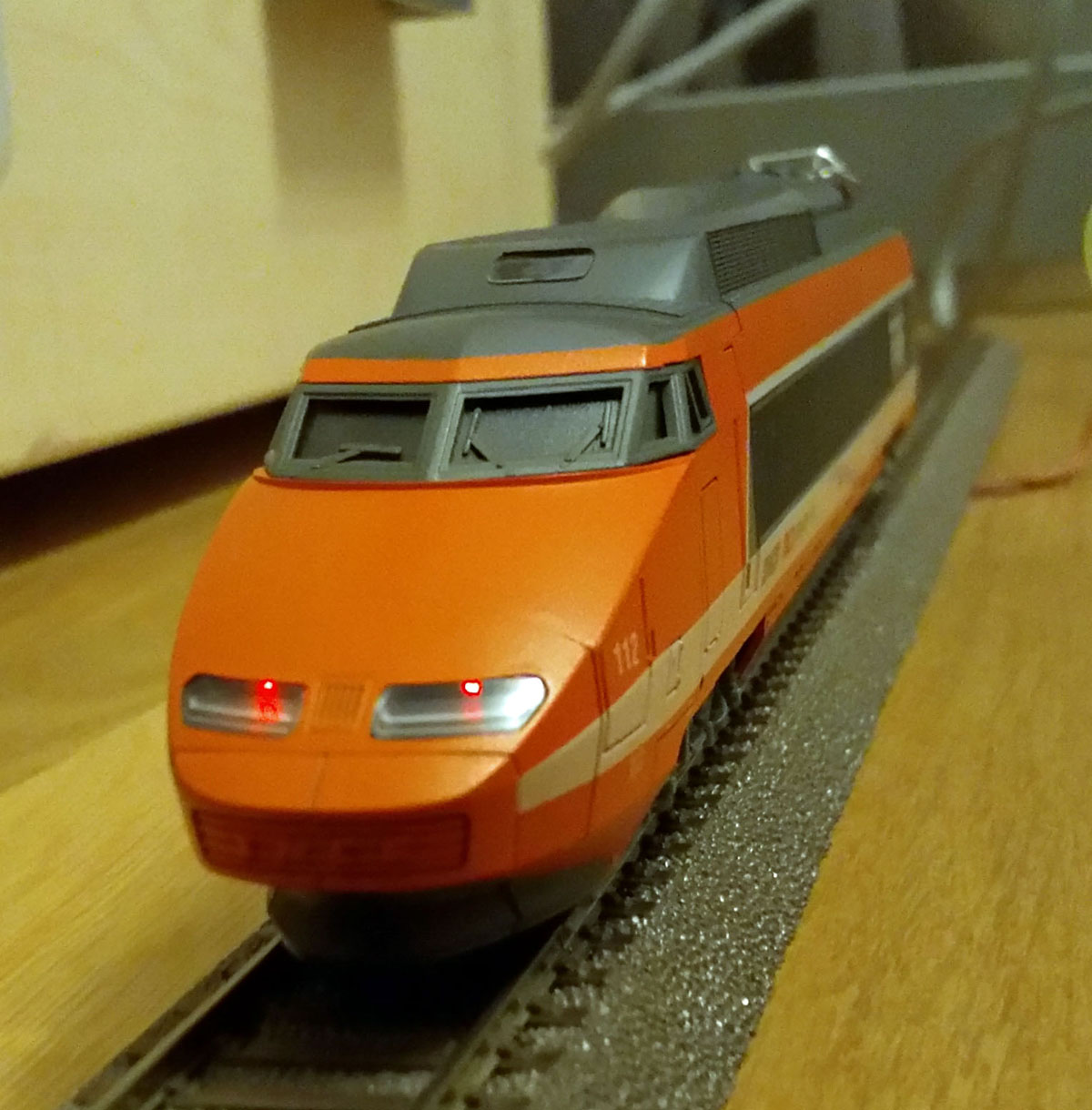

Vergleich Platine für altes Lima Gehäuse (kurz) und originale HJ Platine (lang). LED Beleuchtung 2x weiss LED Beleuchtung 2x rot Testfahrt, hier noch mit den alten Stromabnehmern. Komplette 10 teilige Komposition auf Testfahrt.
TGV orange TGV orange TGV orange TGV orange TGV orange TGV orange

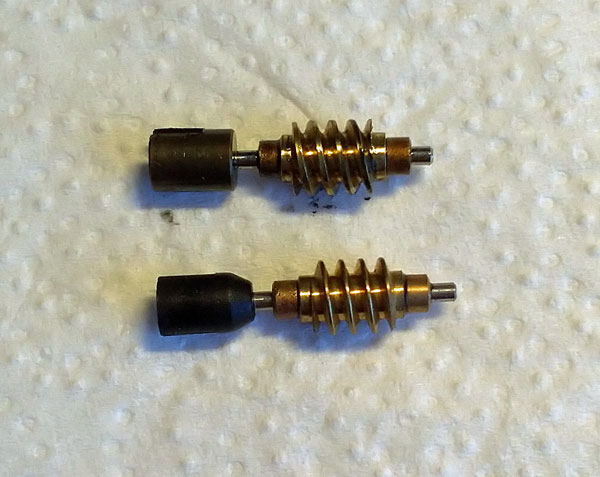

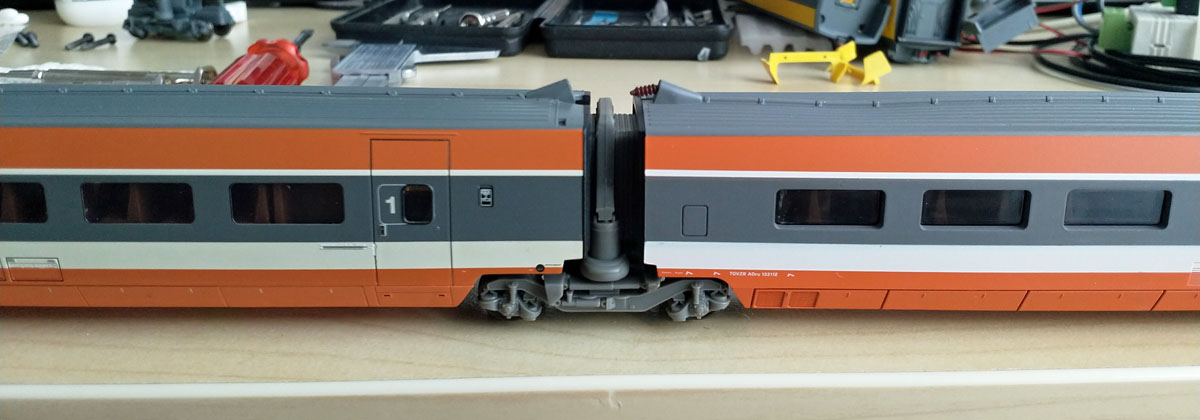

Vergleich Schnecken original und HJ2112/08 Angepasste Inneneinrichtung 1. Kl Wagen. Der hinterste Teil muss entfernt werden / hier durch Teil von HJ ersetzt. Vergleich des angepassten Wagenabstands. Blau/weiss ist der originale HJ Zwischenwagen Vergleich des angepassten Wagenabstands. Oben: mit Kinematik (angepasst) Unten: Clips Vergleich des angepassten Wagenabstands mit Kinematik. Links: original / rechts: angepasst Neuste Version der Motorisierung.




Lima TGV silber / blau

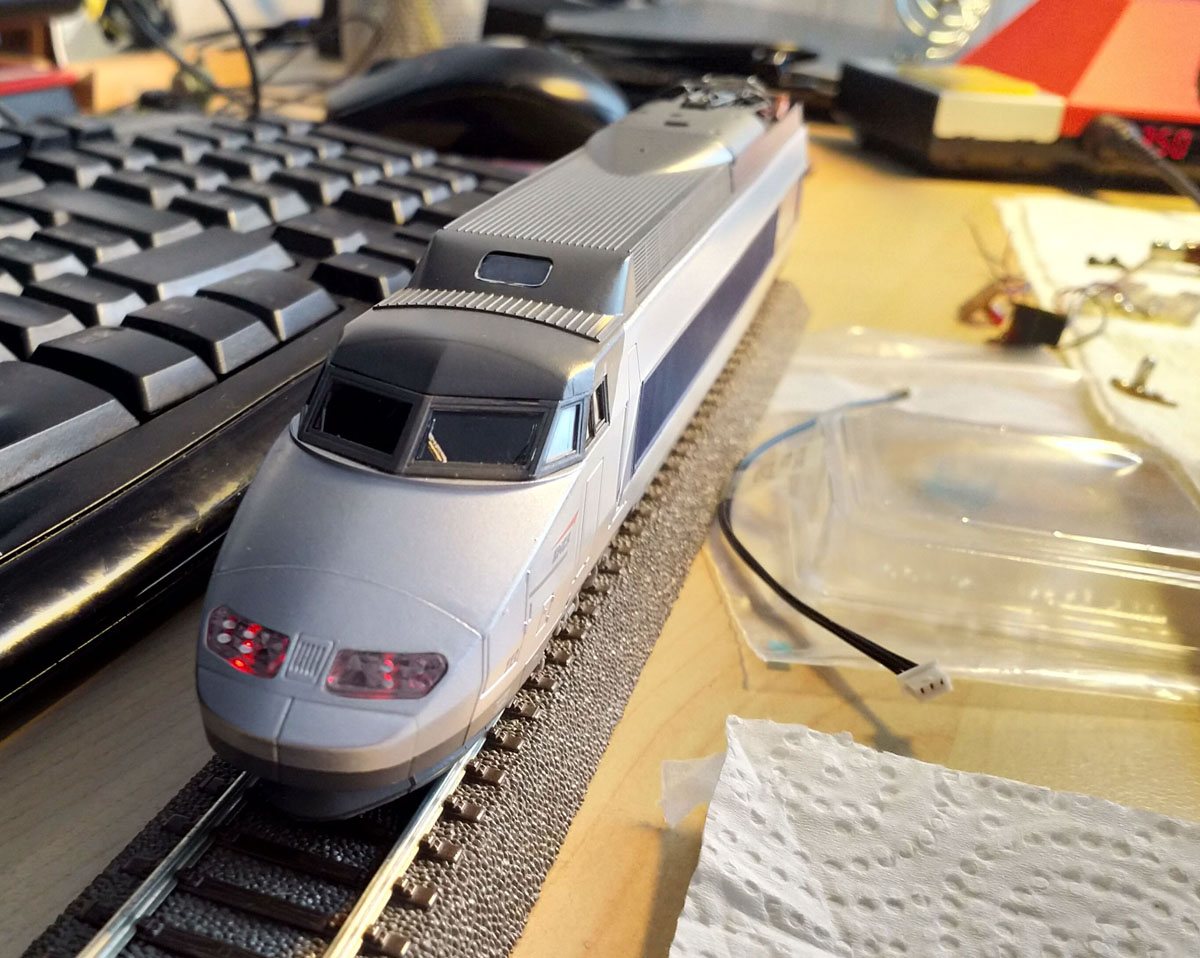

Durch einen glücklichen Zufall konnte ich auch noch einen Lima TGV 113 in der silber/blauen Atlantique Lackierung sehr günstig erwerben. Dieser Zug musste "nur" repariert werden, ansonsten war alles vorhanden.
Leider war es die WS Version, doch die DC Radsätze waren in der Schweiz nicht mehr aufzutreiben. Bei Lendons of Cardiff (UK) wurde ich fündig: Die Radsätze des TGV Duplex HJ2056/13 passen haargenau. Es wurde ein kompletter Satz und auch die neuen Platinen bestellt. Damit konnte die Beleuchtung mit Verwendung von Almrose Platinen ganz einfach und ohne weitere Änderungen auf LED umgebaut werden. Bei den Steckern der Beleuchtungseinheiten handelt es sich um 3 polige Molex Picoblade Stecker, erhältlich z.B. bei Mouser.
Das Getriebe war (durch falsches Fett?) total verharzt und drehte nicht mehr. Es wurde mit Reinbenzin ausgewaschen und anschliessend mit wenig Labelle Fett neu gefettet. Die Achsen der Zahnräder mit wenig Öl geölt. Die Schnecken wurden gegen diese einer Lima Re 4/4 I der neuen Generation getauscht. Interessanterweise war hier auch ein anderer Motor verbaut als im anderen erworbenen Lima (nova) Chassis. Dieser Motor ist zum glück etwas kräftiger. Später wurde er gegen einen neuen HJ2064/09 ersetzt, der nochmals deutlich kräftiger ist. Der 2. Triebkopf wurde identisch motorisiert. Dazu war auch ein neues Chassis (Ersatzteile HJ) nötig.

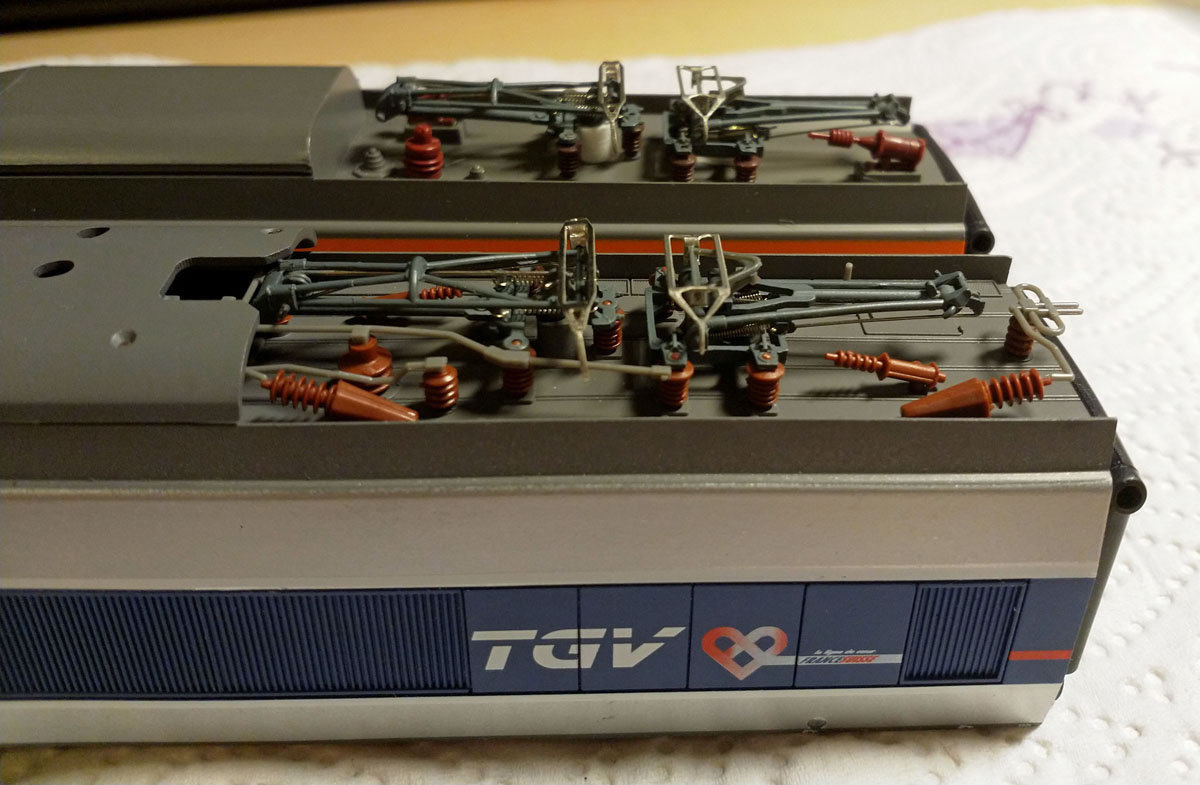

Weiter mussten die Pantographen ersetzt werden. Hier habe ich die gleichen Pantographen HJ2326/01 wie auf dem orangen Zug verwendet. Von der Dachabdeckung wurden noch 4 fehlende Kleinteile im 3D Druck neu erstellt.
Bei einem der Endwagen fehlte ungefähr 50g Gewicht über dem Drehgestell seite Lok. Dies wurde nach gerüstet, sonst besteht Gefahr von Entgleisungen. Die ab Werk falschen Drehgestelle, die eigentlich zu einem TGV Atlantique gehören, wurden gegen die korrekten Drehgestelle (HJ Ersatzteile) getauscht.

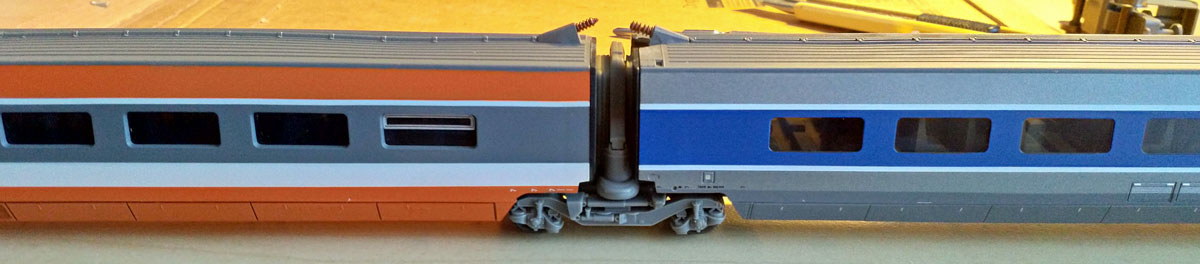

Die Zwischenwagen von Hornby-Jouef passen leider farblich nicht genau zum Lima Modell: Das Silber der Zwischenwagen ist deutlich dunkler und der blaue Streifen / die Türen sind deutlich heller. Zudem müsste man noch die "La Ligne du coeur" Zierstreifen und Logos aufbringen. Das ist jetzt halt ein Kompromiss.

Basismodell
- Lima 189708AC (149709)

Arbeiten Lok
- Reinigung Getriebe, Austausch Schnecken
- Neuer Motor HJ2064/09
- Neue DC Radsätze HJ2056/13
- Tausch Beleuchtung Almrose und Platine HJ2064/06 (21MTC Schnittstelle). Stecker Molex Picoblade 3pin
- Tausch Stromabnehmer HJ2326/01, Anfertigung Halterung für Dachabdeckung im 3D Druck

Arbeiten Triebkopf ohne Motor
- Einbau Stromabnehmer auf allen Rädern
- Neue DC Radsätze HJ2056/13
- Tausch Beleuchtung Almrose und Platine HJ2064/13 (21MTC Schnittstelle). Stecker Molex Picoblade 3pin
- Tausch Stromabnehmer HJ2326/01
- später Chassis und platine gegen motorisierte Version getauscht

Arbeiten Endwagen
- Anpassung Gewicht an HJ Spezifikationen
- Tausch der falschen Drehgestelle
- DC Radsätze

Zwischenwagen
2x HJ4115 1. Klasse
1x HJ4117 Bar
3x HJ4116 2. Klasse

Downloads

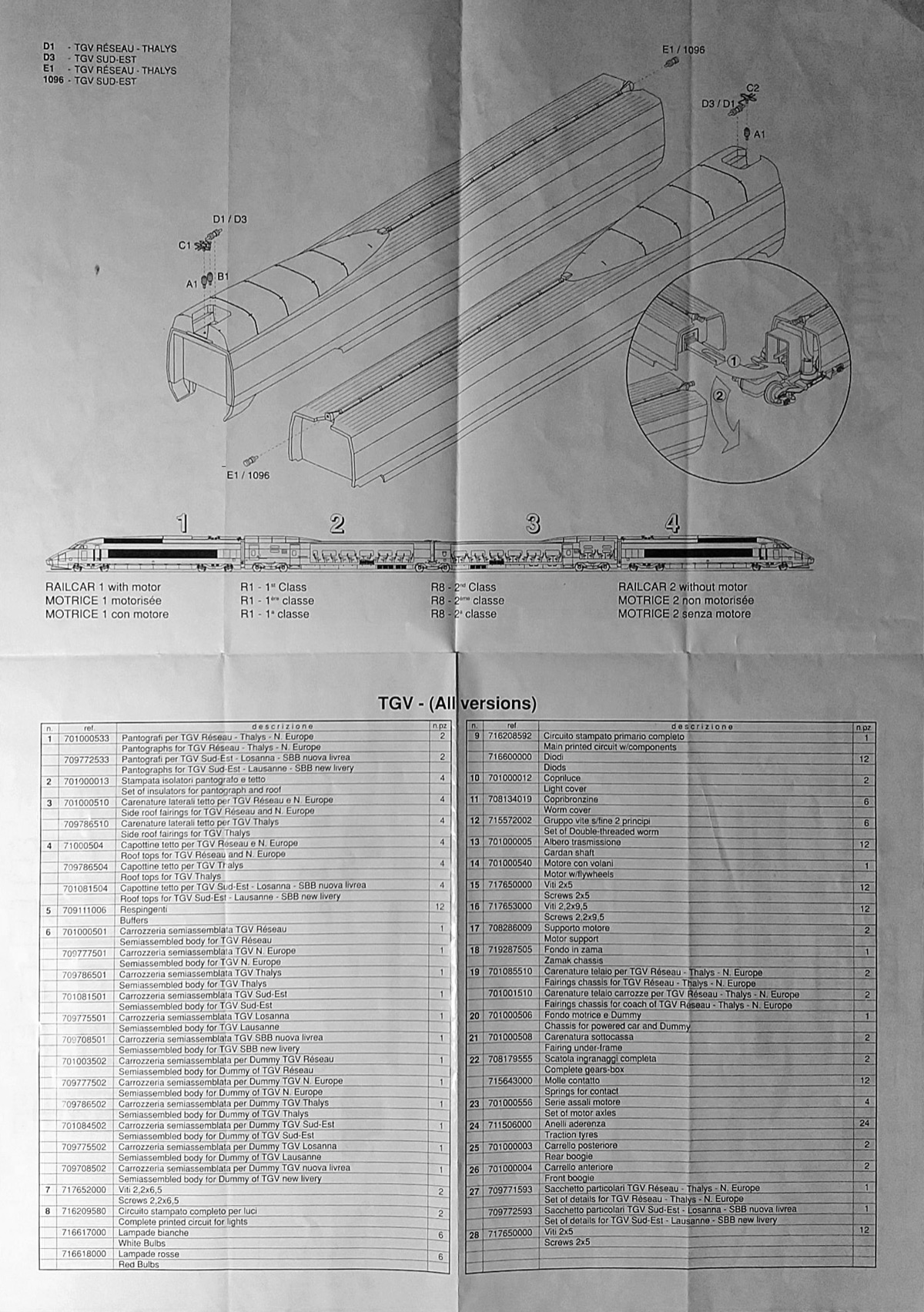

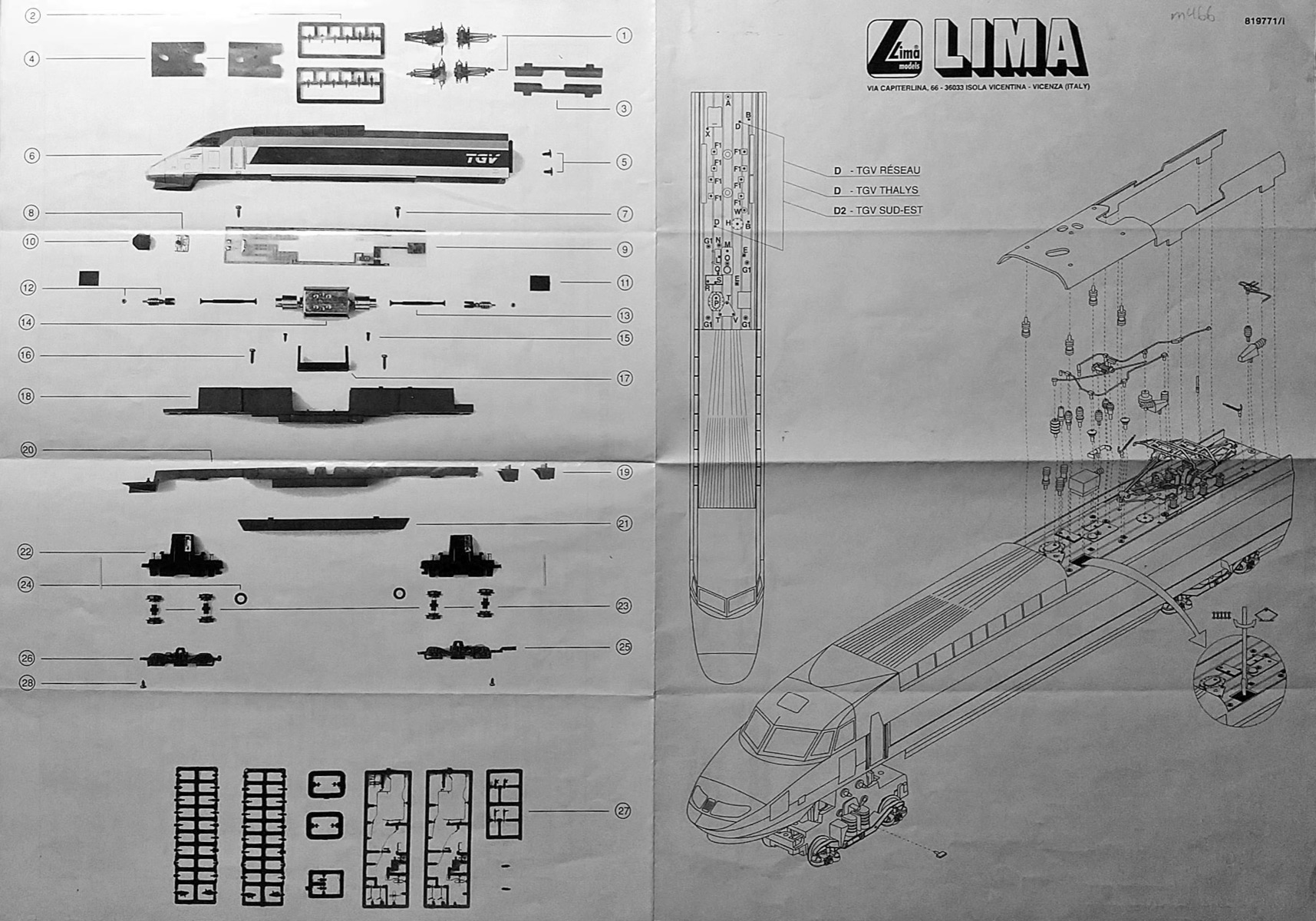

Anleitung Lima 189708AC Seite 1
Anleitung Lima 189708AC Seite 2
Halter Dachabdeckung 3D Druck (Shapeways)

Fotos
TGV orange TGV orange TGV orange TGV orange TGV orange TGV orange

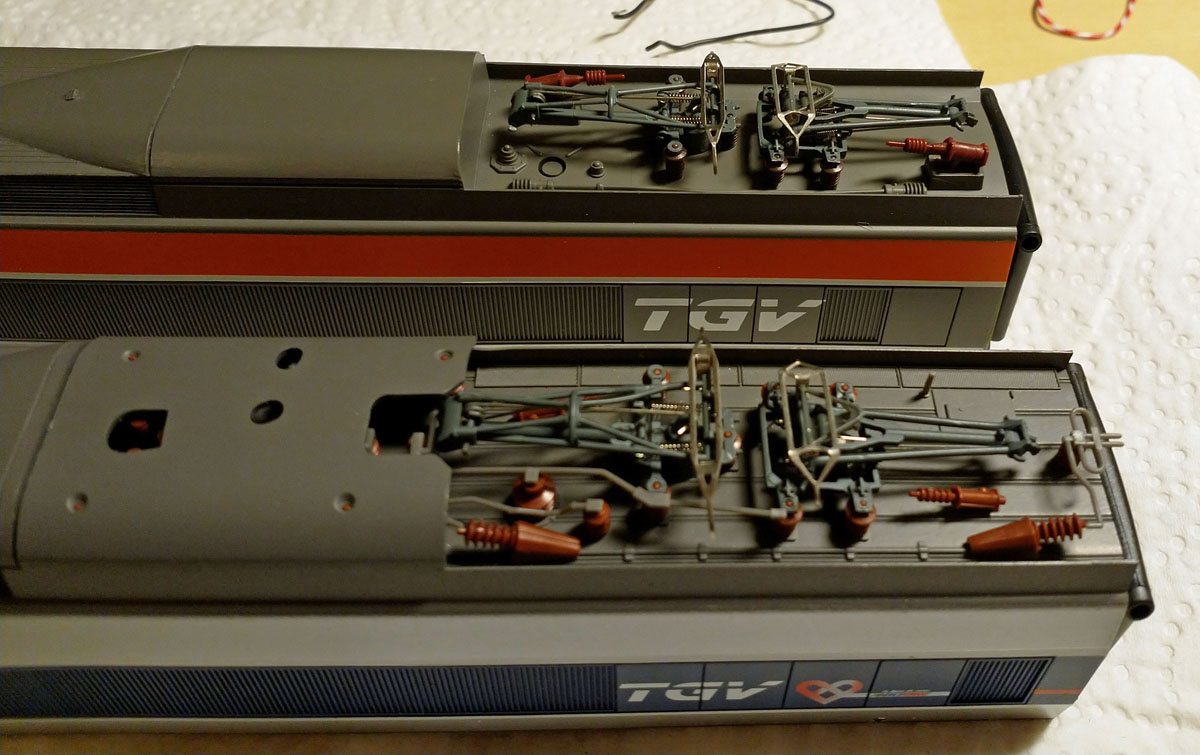

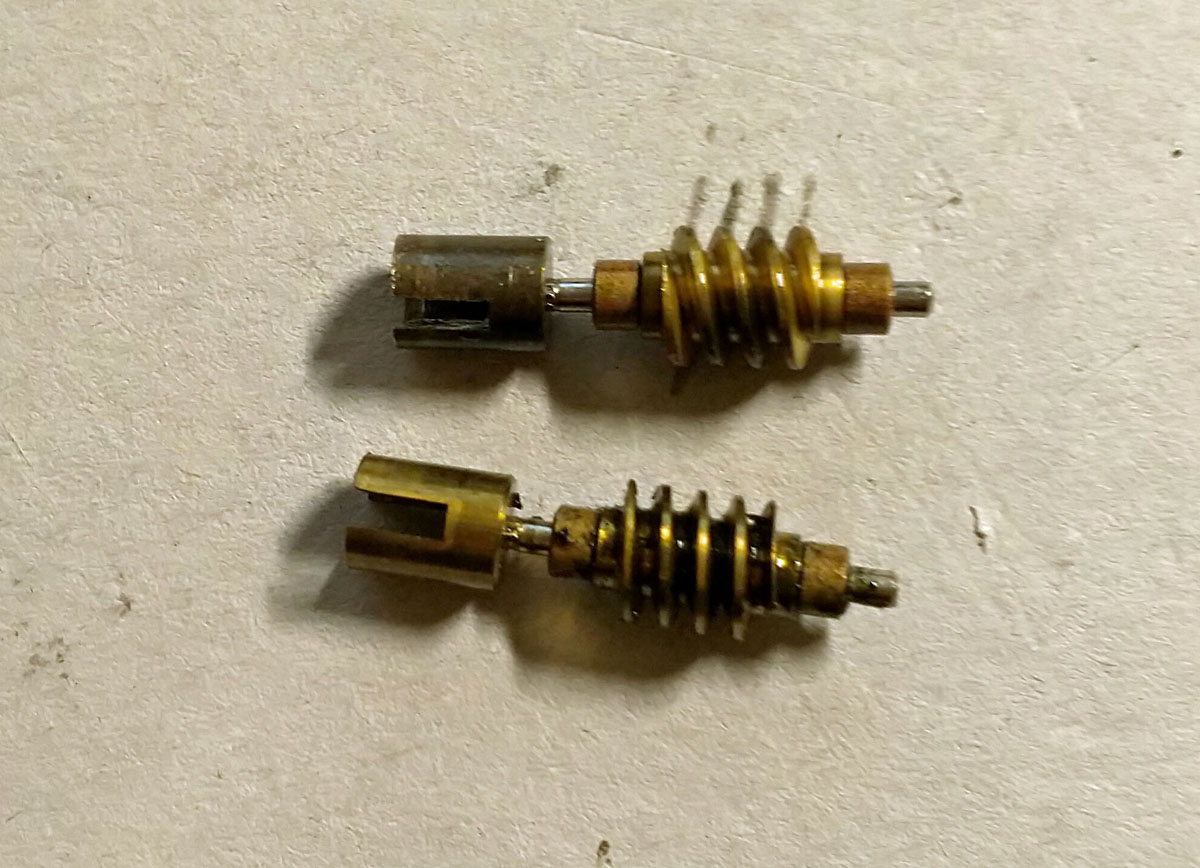

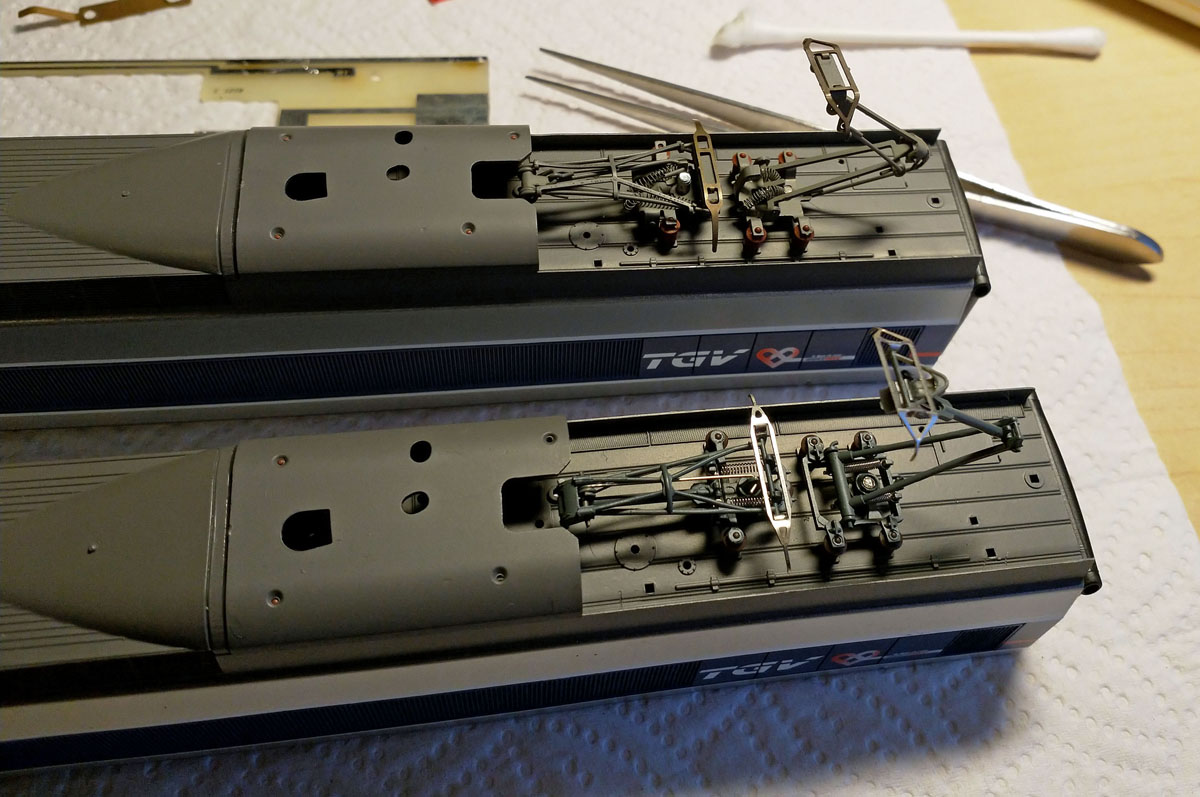

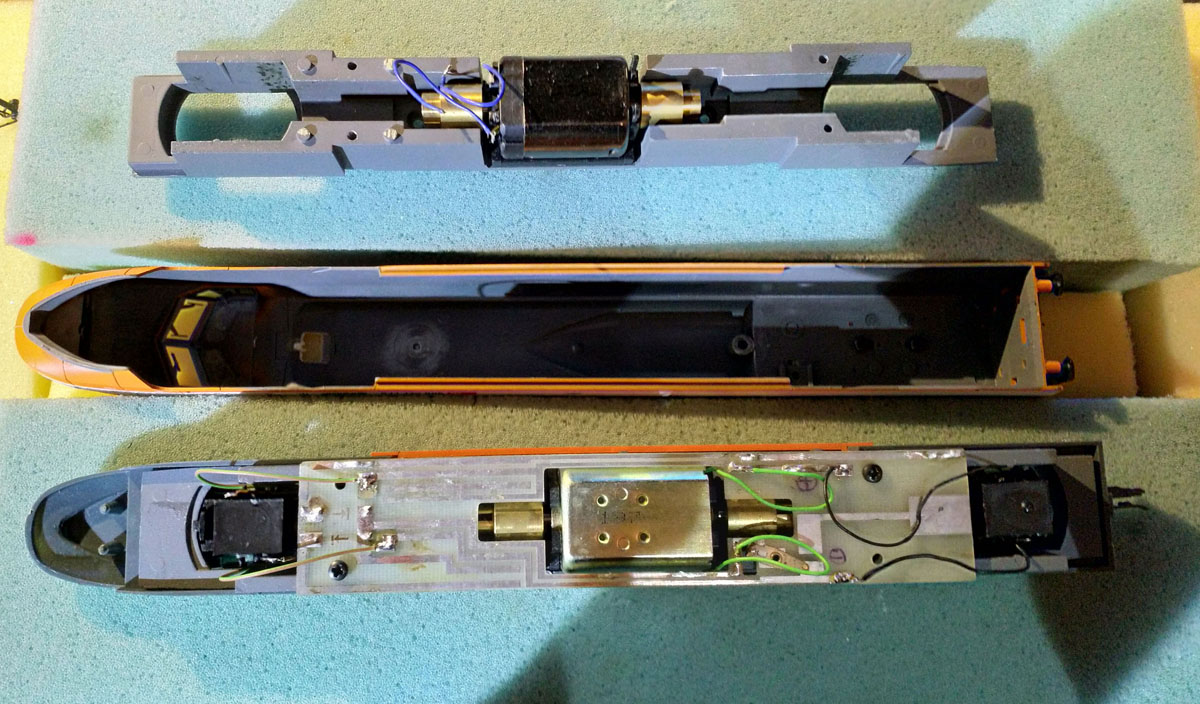

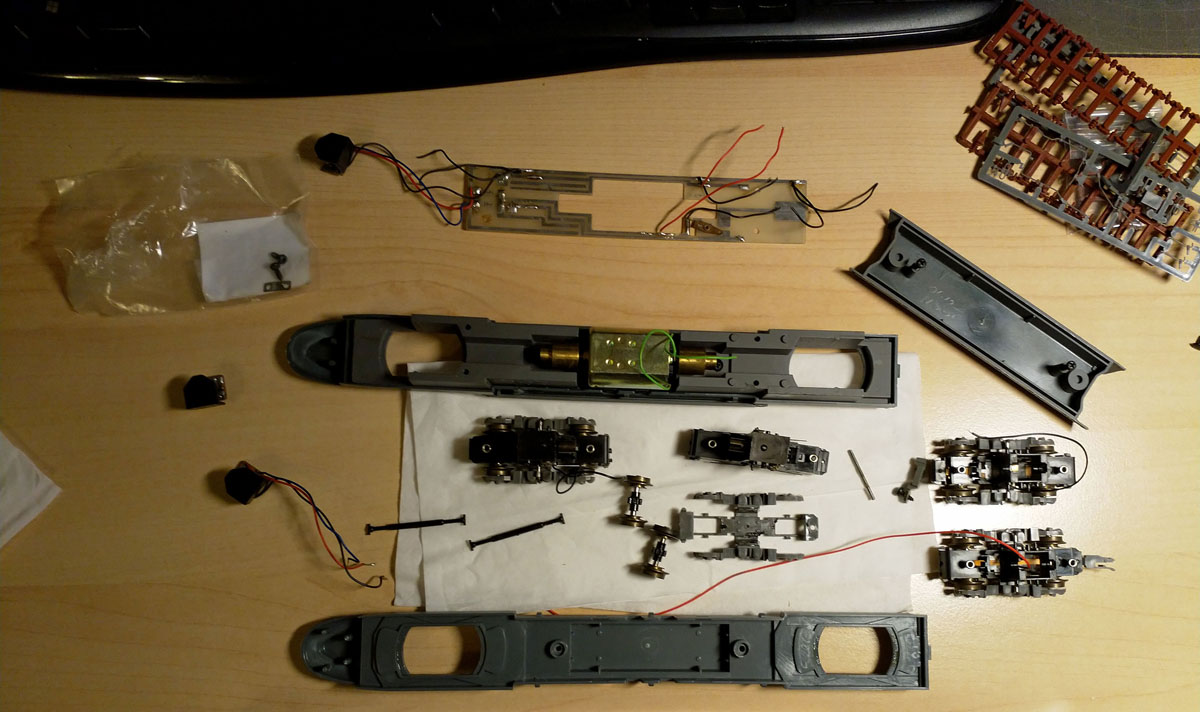

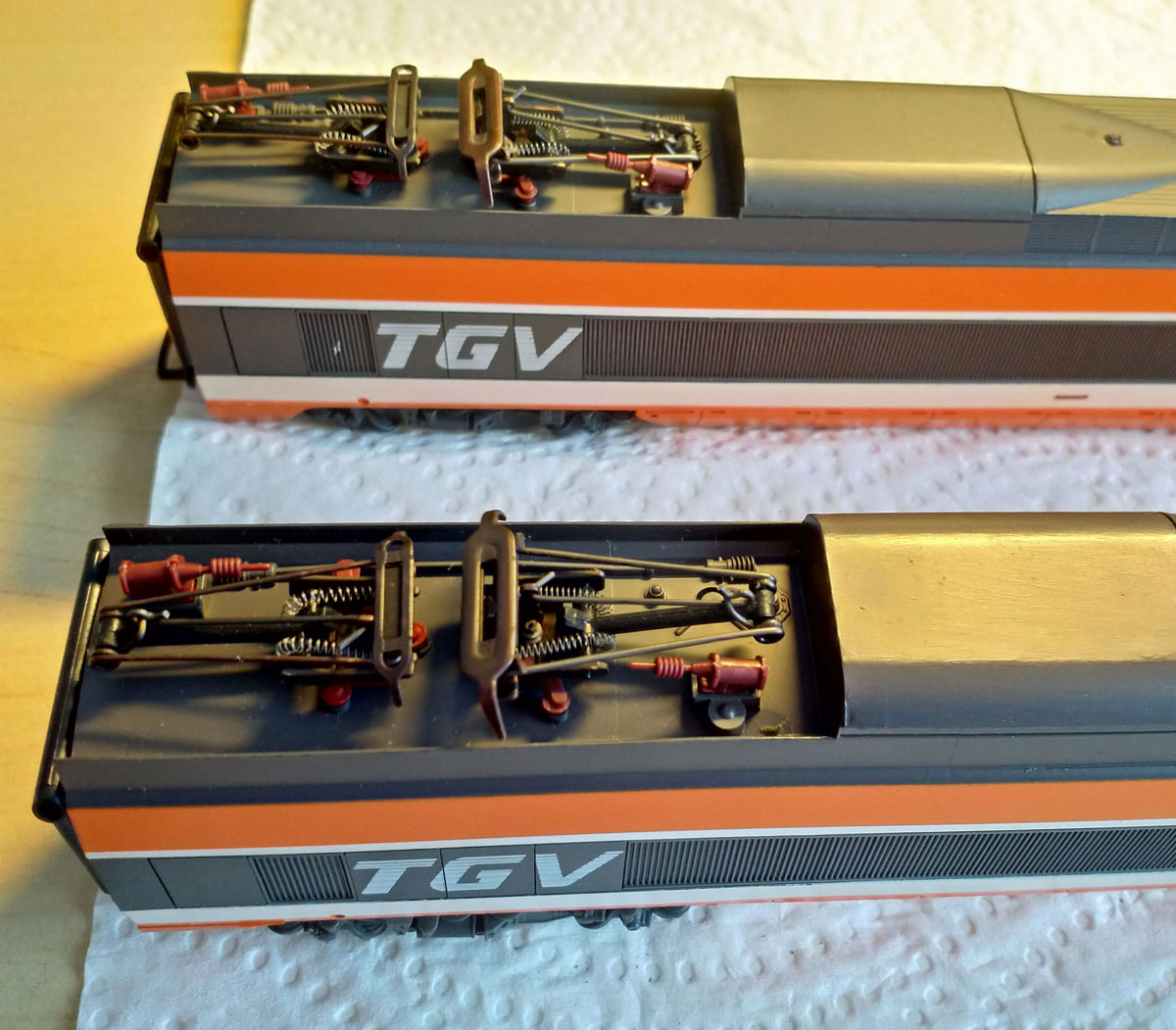

Zerlegung von Triebkopf und Lok ohne Motor für Reinigung der Getriebe und DC Umbau. Auch bei Lima gibt es unterschiedliche Schnecken! WS Version (schnell) oben, DC Version (weniger schnell) unten. Vergleich Motoren Lima DC, schwach (oben) und Lima AC (unten) Lichtleiter Lima. Vergleich Pantographen Lima (oben) gegen HJ (unten) Dachpartie mit neuen Stromabnehmern.
TGV orange TGV orange TGV orange TGV orange TGV orange TGV orange

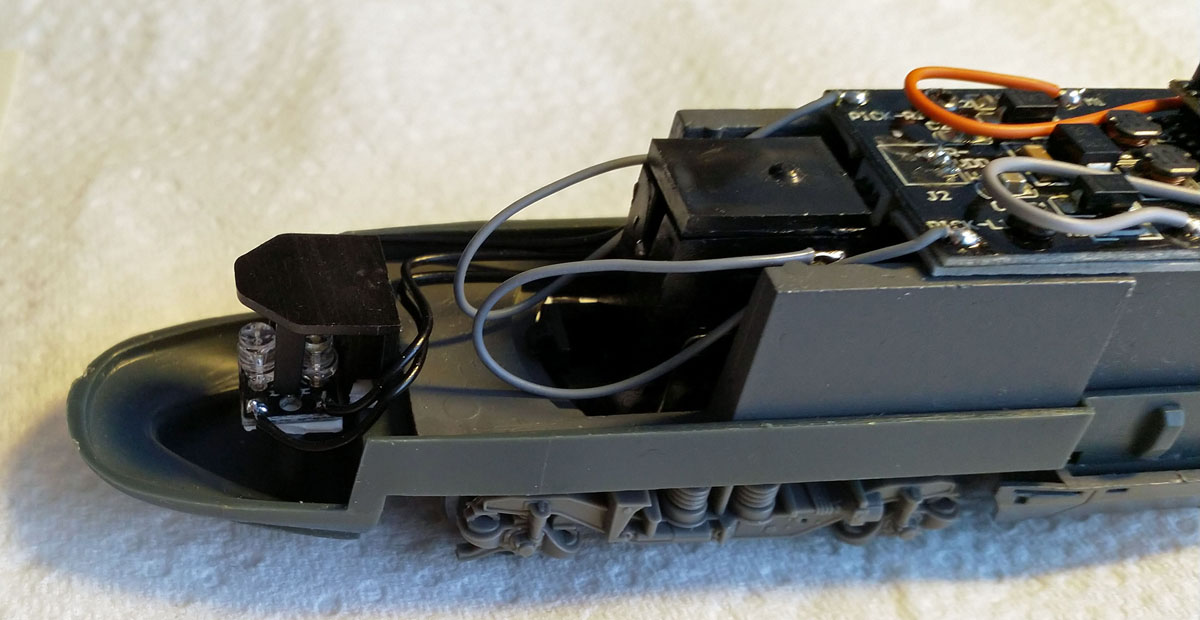

Verkabelung Lok ohne motor Verkabelung Lok LED Lichteinheit Almrose Lok ohne Motor LED Lichteinheit Almrose Lok. Die grauen Kabel waren durch die Scheiben sichtbar und mussten gegen schwarze getauscht werden. Licht 2x weiss Licht 2x rot
